Шведская компания Ostberg с 1981 года является одним из ведущих в мире производителем канальных вентиляторов, установки рекуперации энергии и роторных теплообменников. Вентиляторы Ostberg это шведское качество, широчайший модельный ряд и превосходные технические показатели.
Канальные вентиляторы RKB EC оборудованы электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали.
Вентиляторы RKB ЕС предназначены для соединения с воздуховодами прямоугольного сечения. Степень защиты электродвигателя IP 54, клеммной коробки - IP 54.
Преимущества вентиляторов RKB EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (TK), к которым можно подключать устройство аварийной сигнализации. Все вентиляторы имеют два подсоединительных вывода реле аварии (TK), к которым можно подключать устройство аварийной сигнализации.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

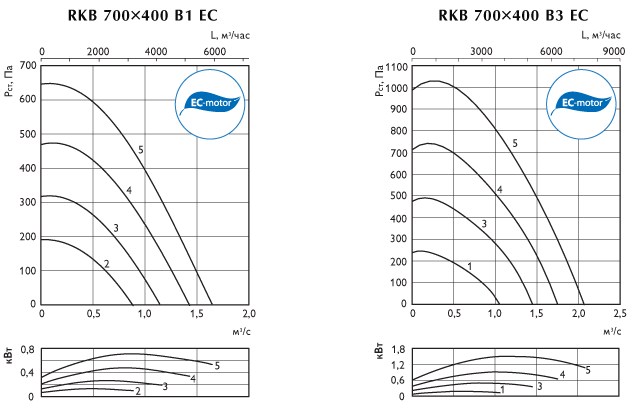

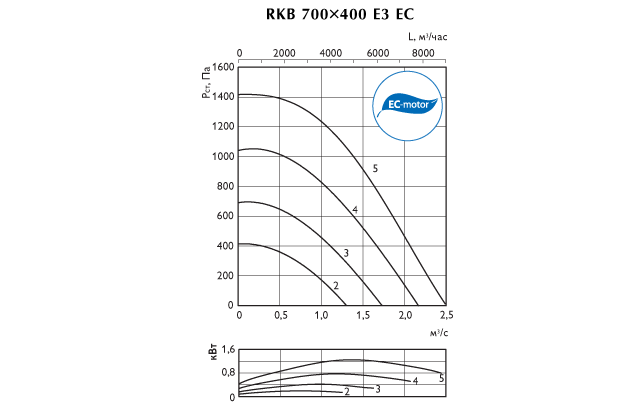

| Технические характеристики | |||||||||||||
| Модель | Напря- | Ном. | Ток, | Частота | Макс. t, | Размеры, мм | Вес, | Схема | |||||
| жение, | мощн., | А | вращ., | °С | кг | эл. | |||||||
| В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
| RKB 700х400 B1 EC | 230/50 | 720 | 3,29 | 1420 | 60 | 700 | 400 | 787 | 422 | 743 | 493 | 41,0 | 33 |
| RKB 700х400 B3 EC | 400/50 | 1500 | 2,30 | 2300 | 60 | 700 | 400 | 787 | 422 | 743 | 493 | 41,0 | 34 |
| RKB 700х400 E3 EC | 400/50 | 2420 | 3,68 | 2130 | 60 | 700 | 400 | 787 | 422 | 743 | 493 | 43,4 | 34 |
| Шумовые характеристики | |||||||||||
| Модель | LpA | LwA | LwA | ||||||||
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| RKB 700х400 B1 EC | К входу | 72 | 79 | 67 | 76 | 73 | 69 | 66 | 63 | 60 | 58 |
| К выходу | 77 | 84 | 69 | 77 | 80 | 75 | 74 | 68 | 64 | 62 | |
| К окружению | 59 | 66 | 49 | 60 | 64 | 59 | 53 | 46 | 43 | 40 | |
| RKB 700х400 B3 EC | К входу | 81 | 88 | 73 | 79 | 86 | 78 | 78 | 73 | 67 | 63 |
| К выходу | 85 | 92 | 73 | 82 | 90 | 84 | 85 | 76 | 71 | 68 | |
| К окружению | 68 | 75 | 56 | 63 | 73 | 70 | 63 | 54 | 49 | 45 | |
| RKB 700х400 E3 EC | К входу | 83 | 90 | 76 | 80 | 88 | 81 | 79 | 77 | 72 | 68 |
| К выходу | 89 | 96 | 78 | 83 | 94 | 88 | 88 | 82 | 76 | 73 | |
| К окружению | 72 | 79 | 57 | 64 | 77 | 71 | 67 | 58 | 53 | 49 | |
| LwA tot – общий уровень шума, дБ(А); | |||||||||||
| LwA – уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А). | |||||||||||
.
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании тероконтактов.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
- Проверить подключение конденсатора (однофазный). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
Электрическая схема подключения.
