По конструкции и принципу действия вентиляторы делятся на:

  • осевые (аксиальные) вентиляторы;
  • радиальные (центробежные) вентиляторы;
  • диаметральные (тангенциальные) вентиляторы.



В зависимости от величины полного давления, которое вентиляторы создают при перемещении воздуха, вентиляторы бывают:

  • вентиляторы низкого давления (до 1000 Па);
  • вентиляторы среднего давления (до З кПа);
  • вентиляторы высокого давления (до 12 кПа).



В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на:

  • обычные вентиляторы для воздуха (газов) с температурой до 80С;
  • коррозионностойкие вентиляторы для коррозионных сред;
  • термостойкие вентиляторы для воздуха с температурой до 200С;
  • взрывобезопасные вентиляторы для взрывоопасных сред;
  • пылевые вентиляторы для запыленного воздуха (твердые примеси в количестве более 100 мг/м3).



По способу соединения крыльчатки вентилятора и электродвигателя вентиляторы могут быть:

  • вентиляторы с непосредственным соединением с электродвигателем;
  • вентиляторы с клиноременной передачей.



По месту установки вентиляторы делят на:

  • Обычные вентиляторы, устанавливаемые на специальной опоре (раме, фундаменте)
  • Канальные вентиляторы, устанавливаемые непосредственно в воздуховоде;
  • Крышные вентиляторы, размещаемые на кровле.

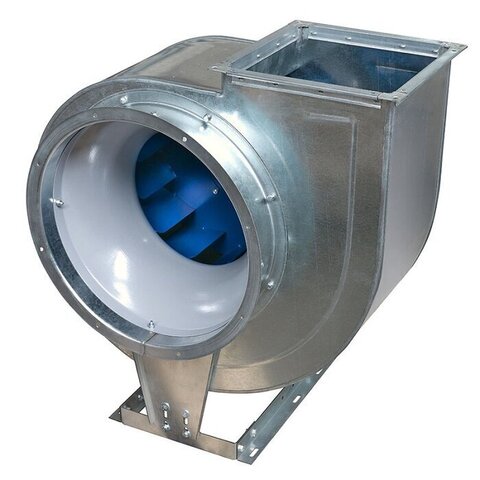

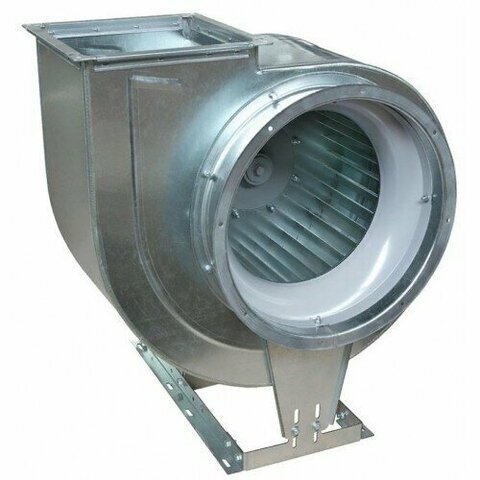

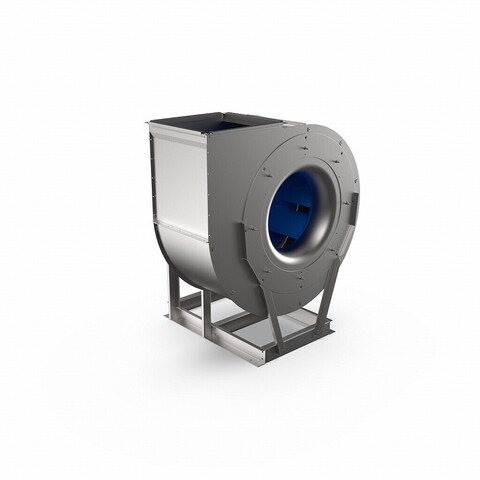

Радиальные вентиляторы - позволяют обеспечить самые разнообразные проекты приточно-вытяжной вентиляции, рассчитанные на рабочее давление и расход широкого спектра. Радиальные вентиляторы изготавливаются в исполнениях, позволяющих их применение в сложных агрессивных и взрывоопасных средах.

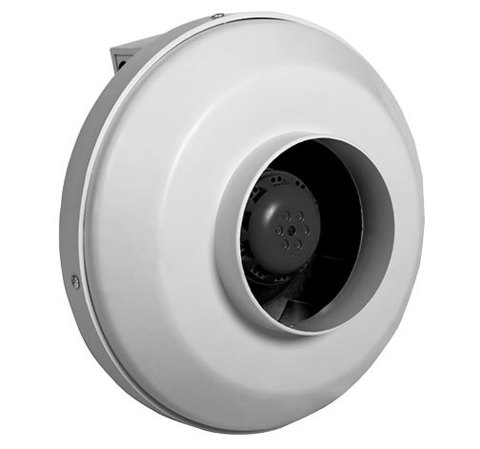

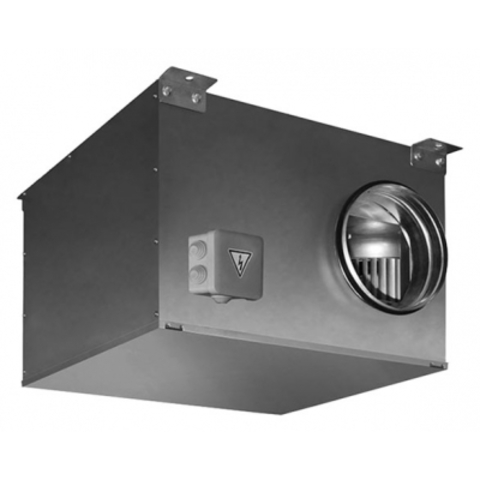

Канальные вентиляторы для круглых и прямоугольных каналов - применение данных вентиляторов позволяет экономить место и обеспечить удобство обслуживания элементов систем вентиляции, а также, легко и быстро их монтировать. Все канальные вентиляторы имеют высококачественные двигатели с внешним ротором, с малой потребляемой мощностью и большим ресурсом эксплуатации.

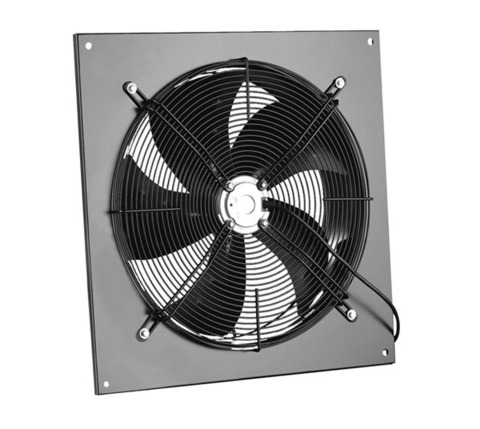

Осевые вентиляторы - самый простой способ обеспечения вентиляции. Осевые вентиляторы широко используются в промышленных, сельскохозяйственных и других зданиях.



Выбор вентиляторов

Для правильного выбора вентиляторов необходимо учитывать следующие параметры:

  • Производительность вентилятора по воздуху.
  • Необходимый перепад давления.
  • Допустимые габаритные размеры вентилятора.
  • Шумовые характеристики вентилятора.
  • КПД вентилятора.

В системах вентиляции и кондиционирования в основном используются осевые и радиальные вентиляторы.

При равных частотах вращения и диаметрах колес, осевые вентиляторы имеют меньшее давление, но имеют несколько большую производительность, чем радиальные вентиляторы, поэтому в вентиляционных системах они используются, в основном, для перемещения больших объемов воздуха - на вытяжке, для создания противодымного подпора.



Наиболее важными характеристиками вентиляторов являются:

  • аэродинамические характеристики вентилятора;
  • акустические характеристики вентилятора;
  • габаритно-массовые показатели вентилятора;
  • эргономические показатели вентилятора.



Аэродинамические характеристики вентилятора

В общем случае, это - давление, развиваемое вентилятором, производительность, которую он имеет и потребляемая при этом мощность. Полное давление определяется по формуле Рv - Psv + Pdv, где Psv - статическое давление, PdV - динамическое давление. Для канальных и крышных вентиляторов динамическое давление мало, поэтому статическое давление для этих вентиляторов принимают за полное.

Производительность вентилятора характеризует объем перемещаемого воздуха в единицу времени. Потребляемая мощность вентилятора - это показатель энергоэффективности вентилятора, который зависит от соответствия выбранного вентилятора параметрам вент системы.

Аэродинамические параметры вентилятора могут быть представлены в виде соответствующего графика или в табличном виде (обычно указывается диапазон по давлению и производительности).

При подборе вентилятора для системы вентиляции необходимо руководствоваться следующим: зона рабочих режимов вентилятора должна находиться в зоне максимальной эффективности вентилятора и быть за пределами срывного режима вентилятора.

При подборе вентиляторов (радиальных, осевых) по аэродинамическим характеристикам, приведенным в каталогах, необходимо обращать внимание на следующее:

  • является ли указанная в характеристиках мощность, потребляемой вентилятором, или же это мощность, потребляемая электродвигателем вентилятора из сети;
  • имеет ли электродвигатель, которым комплектуется вентилятор, запас мощности на пусковые токи, низкие температуры.

Эти параметры определяют эффективность вентилятора, его аэродинамические характеристики и работоспособность электродвигателя при низких температурах перемещаемого воздуха. Например, если электродвигатель не имеет запаса мощности (большинство канальных вентиляторов с внешним ротором), прямой пересчет давления на пониженную температуру не даст правильных результатов, так из-за увеличения потребляемой мощности электродвигатель «сбрасывает» обороты.



Акустические (шумовые) характеристики вентилятора

Шум - это волны сжатия, распространяющиеся в воздухе (в случае рассмотрения вентиляторов). В связи с расширением области применения вентиляторов существенно повышаются требования к их шуму и вибрациям. Обычно измерение шума производят при помощи шумомера.

При измерениях шума, в том числе шума вентиляторов, используют, в основном, две физические величины: звуковое давление Р (Па), либо Р (дБ, дБА) и звуковую мощность W (Вт), либо W (дБ, дБА). Чаще всего в каталогах указывается корректированный суммарный уровень звукового давления. Это показатель шума вентилятора, измеряемый на фиксированном расстоянии в децибелах А (дБА), в котором учтены поправки, учитывающие частотную зависимость чувствительности уха.



Габаритно-массовые параметры вентилятора (системы вентиляции)

Габаритно-массовые параметры зависят от аэродинамической характеристики вентилятора, выбираемых акустических параметров, типа аэродинамической схемы, потребляемой мощности.



Эргономические параметры вентилятора

Эргономические параметры (внешний вид вентилятора) характеризуют отношение производителя к выпускаемой продукции. Это относится к внешнему виду и качеству лакокрасочного покрытия, удобству монтажа и обслуживания.
