ostberg-logo.jpgШведская компания Ostberg с 1981 года является одним из ведущих в мире производителем канальных вентиляторов, установки рекуперации энергии и роторных теплообменников. Вентиляторы Ostberg это шведское качество, широчайший модельный ряд и превосходные технические показатели.

Канальные вентиляторы RKВ оборудованы асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

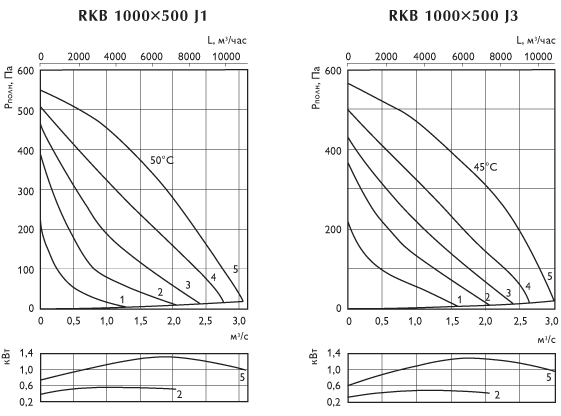

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.

Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

                           13153_large.800x600.jpg   rkb_ch.gif

Технические характеристики

Модель Напря-
жение,
В/Гц
Ном.
мощн.,
Вт
Ток,
А
Частота
вращ.,
об/мин
Макс. t,
°С
Размеры, мм Вес,
кг
Схема
эл.
подкл.
a b d e f h
RKB 1000x500 J1 230/50 1317 6,43 875 50 1000 500 1017 542 1042 561 82,5 5
RKB 1000x500 J3 400/50 1282 3,44 890 45 1000 500 1017 542 1042 561 84,0 4
RKB 1000x500 L3 400/50 2455 4,90 1348 55 1000 500 1017 542 1042 561 81,5 4
.

Шумовые характеристики

Модель   LpA
дБ(A)
LwA
tot
LwA
63 125 250 500 1000 2000 4000 8000
RKB 1000x500 J1 К входу  71 78 61 75 66 69 71 69 62 55
К выходу 75 82 60 76 71 75 77 71 65 58
К окружению 60 67 56 60 60 62 61 56 46 39
RKB 1000x500 J3 К входу  72 79 60 74 66 68 73 71 64 57
К выходу 76 83 61 76 72 76 79 74 67 61
К окружению 59 66 44 58 59 61 60 54 47 40
RKB 1000x500 L3  К входу  81 88 66 79 79 78 82 82 75 67
К выходу 88 95 68 83 88 87 91 87 81 72
К окружению 67 74 49 64 70 67 68 63 55 48

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
.



Монтаж

  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании тероконтактов.
  • Вентиляторы должны быть заземлены.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
  • Проверить подключение конденсатора (однофазный). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

  Электрическая схема подключения.
