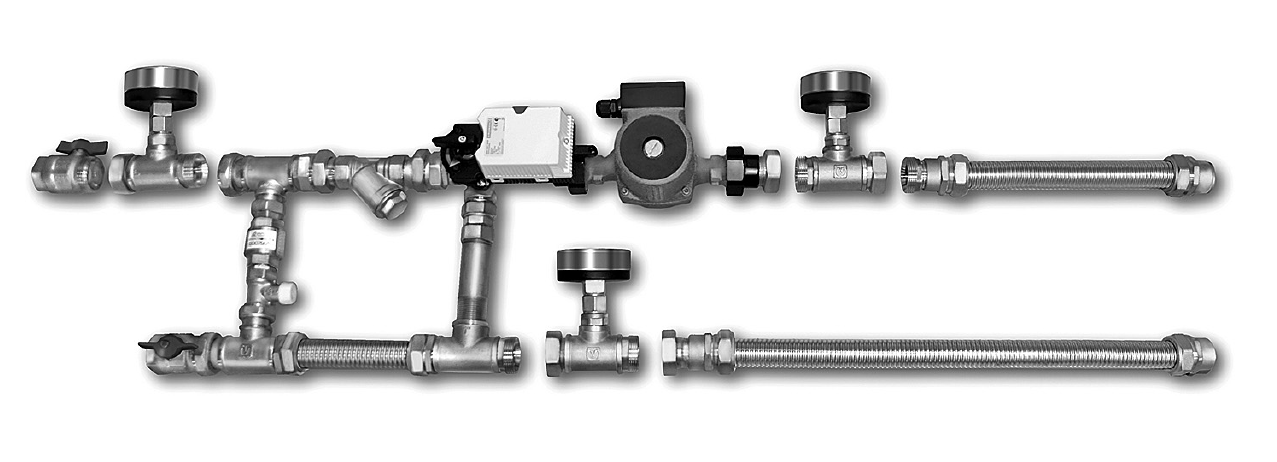

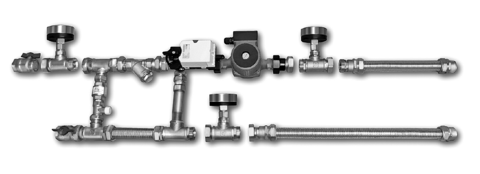

Shuft MST 25-60-4.0-C24-F Смесительный узел с гибкими подводками

с электроприводом UCP с плавным управлением. Модель с гибкими подводками.
82 588 руб
Товар в наличии
Артикул
1131670
Цена
С учетом НДС
Самовывоз
Бесплатно
    Расчитываем доставку...

    Область применения

    Смесительные узлы серии MST 25-60-4.0-C24-F применяются в системах вентиляции для регулирования мощности водяных нагревателей посредством 3-ходового клапана с приводом, который обеспечивает смешивание прямого и обратного теплоносителя.



    Комплектация

    1. Циркуляционный насос Grundfos UCP 25-60 – обеспечивает необходимое давление для протекания жидкости в теплообменнике и самом узле
    2. Трёхходовой вентиль VRG 131 20-4 – регулирует количество теплоносителя в теплообменник
    3. Привод Gruner 225C-024T-05-W с плавным управлением – предназначен для управления трехходовым вентилем
    4. Шаровые вентили запорные 1" – предназначены для удобства монтажа и демонтажа узла
    5. Фильтр грубой очистки воды – обеспечивает защиту теплообменника и клапана от грязи
    6. Байпас с обратным и регулировочным клапаном – для обеспечения постоянного расхода на контуре котла
    7. Гибкие присоединительные трубки (из нержавеющей стали) – индекс "F" – предназначены для удобства подключения.







    Технические характеристики

    • Kvs клапана – 4;
    • Мощность насоса максимально, Вт – 100;
    • Подсоединение труб – 1 "(дюйм);
    • Время поворота, секунд – 60-120;
    • Электропривод с защитой – IP 42;
    • Сигнал управления – 0-10 В.



    Таблица сравнения

    Смесительный узел для вентиляции MST 25-60-4.0-C24-F можно подобрать по таблице:





    Технические характеристики приводов Gruner в смесительных узлах MST


    Модель электропривода Gruner  225C-024T-05-W 225-024T-05 225-230T-05
    Потребление электроэнергии 2,5 Вт 2,0 Вт 2,0 Вт
    Управление 0-10 В 3-х позиционное 3-х позиционное
    Напряжение питания -(50-60 Гц)/=24 В±20% -(50-60 Гц)/=24 В±20% -(50-60 Гц)/=102...264,5 В
    Рабочий угол поворота 3-х ходового клапана 90о 90о 90о
    Время срабатывния 60-120 С 60-120 С 60-120 С
    Класс защиты III III III
    Степень защиты IP42 IP42 IP42



    Технические характеристики насосов Grundfos





    Габариты на смесительные узлы MST


    Модель Габариты(ШxВxД), мм Соединительные размеры Вес, кг
    со стороны кранов со стороны гибких подводок
    MST 25-40-1.0 165x400x1100 1" наружная 1" внутренняя 8,68
    MST 25-40-1.6 165x400x1100 8,68
    MST 25-40-2.5 165x400x1100 1" наружная 1" внутренняя 8,68
    MST 25-40-4.0 165x400x1100 8,68
    MST 25-60-4.0 180x400x1100 1" наружная 1" внутренняя 8,68
    MST 25-60-6.3 180x400x1100 8,68
    MST 25-80-6.3 200x400x1100 1" наружная 1" внутренняя 10,98
    MST 25-80-10.0 200x400x1100 11,3
    MST 25-80-16.0 200x400x1100 1¼" наружная 1¼" внутренняя 14,22



    Схема соединения с теплообменником

    Регулирование температуры воздуха в канале происходит за счет ограничения подачи горячей, (холодной) воды в водяной теплообменник с помощью трехходового вентиля Shuft VGR.





    График по подбору

    Смесительный узел для вентиляции MST 25-60-4.0-C24-F должен соответствовать необходимым параметрам. Необходимо определить требуемый расход воды проходящий через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти значения определяются по графикам расчета нагревателей и охладителей, которые есть для каждого теплообменника.


    Ограничесния при монтаже и эксплуатации

    Эксплуатируя смесительный узел для вентиляции MST 25-60-4.0-C24-F необходимо соблюдать следующие условия:

    • При температуре подаваемой воды более 110 оС применяются смесительные узлы обратной конфигурации, температура обратной воды в этом случае не должна превышать 105 оС;
    • Максимально допустимое давление теплоносителя 10 бар;
    • Установка смесительного узла на минимальном расстоянии от нагревателя;
    • Положение вала насоса при монтаже должно быть горизонтальным.



    Разновидность смесительных узлов

    Смесительные узлы для вентиляции MST представлены в разном исполнении. Каждая модель обладает своим набором эксплуатационных параметров. В первую очередь, они отличаются присоединительными размерами, а также пропускной способностью клапана. Габариты и вес узла зависят от его мощности. Подбор этого оборудования должен делать специалист, ориентируясь на параметры конкретной вентиляционной системы. Монтаж неподходящей модели приведет к резким колебаниям температуры воздуха или перебоям в работе.



    Тип оборудования смесительный узел
    Производитель Shuft
    Страна Россия
    Вид насоса UCP 25-60
    Ширина товара, мм 410
    Высота товара, мм 210
    Глубина товара, мм 820
    Вес товара, кг 10.8
    Управление клапаном 0-10В (плавное)
    Питание привода клапана ~24В
    Питание насоса 1-ф, ~220В
    Гибкая подводка Да
    Присоединительный размер cо стороны гибких подводок 1” внутренняя
    Присоединительный размер cо стороны кранов 1” наружная
    Байпас Да
    Kvs трехходового клапана 4
