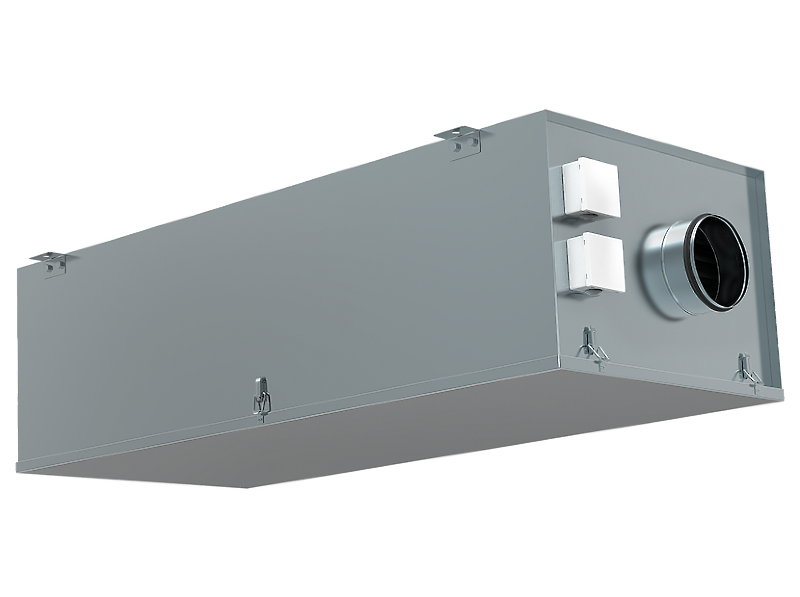

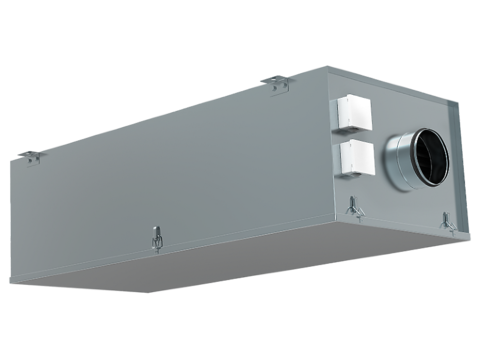

Компактная приточная установка SHUFT CAU 2000/1-12,0/3 VIM с электрическим нагревом.
Вентиляционные установки серии CAU VIM предназначены для работы в помещениях малых и средних объемов: офисах, магазинах, квартирах и т. п.
Установки изготавливаются в компактном звуко- и теплоизолированном корпусе из оцинкованной стали. Установки серии CAU VIM можно устанавливать непосредственно в обслуживаемом помещении за подвесным потолком.
SHUFT – европейская компания, специализирующаяся на вентиляционном оборудовании и приборах автоматики для объектов гражданского и промышленного назначения.
Приточная установка оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания подшипниками, что увеличивает срок их службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Трехфазные электрические нагреватели оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 60°С и перезапускается автоматически, вторая ступень настроена на 120°С с ручным перезапуском.
Воздушные клапана DCA, DR, обратные клапаны RSK, быстроразъемные хомуты FCC, однофазные плавные регуляторы скорости MTY, пятиступенчатые трансформаторы FSRE, FSRD, шумоглушители SRr, SCr.
По желанию любая установка может быть укомплектована либо комплексной системой, либо отдельными элементами автоматики.
В комплексную систему входит щит автоматики со всеми необходимыми для работы датчиками.
Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, задатчик, регулятор скорости вентилятора, пульт дистанционного управления.
Также на все модели можно поставить дифференциальный датчик давления для индикации загрязненности фильтра.
Модули управления АБК-Э-ПП, АБК-Э-ПН, АБК-Э-ПР.
Приточная установка CAU 2000/1-12,0/3 VIM поставляется готовая к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора.
Не допускается:
В секции электрооборудования расположена клеммная колодка для подключения к электросети. Подключение должно производиться только квалифицированным персоналом и согласно схеме подключения.
Единственное требование - очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.
Перед очисткой необходимо убедиться, что:
При очистке установки следует помнить, что:
Подшипники в случае повреждения подлежат замене.
W, мм | W1, мм | H, мм | H1, мм | L, мм | D, мм | W2, мм | H2, мм | Вес, кг |
625 | 605 | 400 | 198 | 1400 | 250 | - | - | 75 |
Декларация о соответствии ТР ТС.
Тип оборудования | Система приточной вентиляции |
Серия | CAU |
Производитель | Shuft |
Цвет | Серебристый |
Страна | Россия |
Гарантия | 3 года |
Нагреватель | Электрический |
Материал | Металл |
Напряжение электропитания | 380–415 В/ 3 фазы/ 50 Гц |
Мощность (кВт) | 12.7 |
Потребляемая мощность, кВт | 0.6 |
Макс. производительность, м3/час | 2000 |
Частота вращения, об/мин | 1190 |
Макс. напор, Па | 340 |
Защита от перегрева | Да |
Мощность электрического нагревателя, кВт | 12.7 |
Рабочий ток, А | 3 |
Уровень шума, дБ | 58 |
Посадочный размер канала, мм | 250 |
Мощность (Вт) | 12700 |
Пульт управления в комплекте | Нет |
Регулировка скорости вращения вентилятора | Ступенчатая |
Длина товара, мм | 1400 |
Ширина товара, мм | 625 |
Высота товара, мм | 400 |
Вес товара, кг | 75 |
