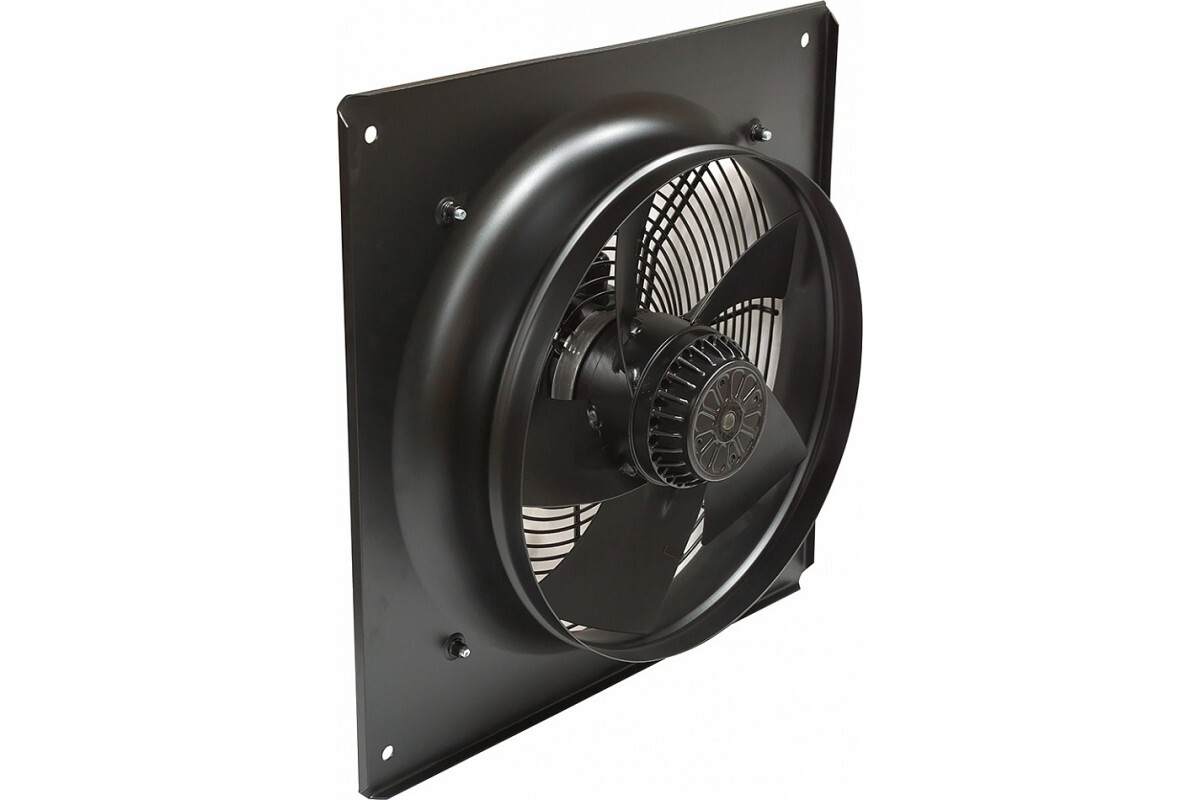

Осевые вентиляторы YWF с настенной панелью
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.
Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
Пример обозначения:
Вентилятор осевой YWF-4Е-250-B with plate
где: YWF – серия осевого вентилятора с защитной решеткой;
4 – число полюсов электродвигателя;
Е – комплектация однофазным двигателем;
(D - комплектация трехфазным электродвигателем);
250 – типоразмер вентилятора (по диаметру рабочего колеса);
B – нагнетание (S - всасывание);
with plate – с настенной панелью.
Габаритные и присоединительные размеры
Модель |
D |
A |
B |
C |
С1 |
L |
YWF-200 with plate (ZF) |
195 |
203 |
250 |
260 |
312 |
52 |
YWF-250 with plate (ZF) |
250 |
258 |
320 |
320 |
370 |
55 |
YWF-300 with plate (ZF) |
300 |
315 |
390 |
380 |
430 |
80 |
YWF-350 with plate (ZF) |
340 |
360 |
445 |
432 |
485 |
85 |
YWF-400 with plate (ZF) |
391 |
415 |
530 |
490 |
540 |
100 |
YWF-450 with plate (ZF) |
430 |
465 |
570 |
535 |
575 |
105 |
YWF-500 with plate (ZF) |
495 |
501 |
630 |
620 |
655 |
120 |
YWF-550 with plate (ZF) |
530 |
566 |
684 |
675 |
725 |
135 |
YWF-630 with plate (ZF) |
628 |
639 |
790 |
750 |
805 |
150 |
YWF-710 with plate (ZF) |
703 |
710 |
808 |
810 |
850 |
170 |
YWF-800 with plate (ZF) |
786 |
800 |
985 |
910 |
970 |
210 |
YWF-910 with plate (ZF) |
903 |
920 |
1075 |
1015 |
1070 |
205 |
Электрическая схема подключения к вентилятору на 220В
L1, L2, L3 — питание 3Ф, 380В,
ТК — термозащита (биметалл),
РЕ — заземление
Тип оборудования | Вентилятор осевой |
Серия | YWF с настенной панелью |
Производитель | Ровен |
Цвет | Черный |
Страна | Китай |
Гарантия | 3 года |
Класс пылевлагозащищенности | IP54 |
IP электродвигателя | IP54 |
Материал | Оцинкованная сталь |
Напряжение электропитания | 380–415 В/ 3 фазы/ 50 Гц |
Мощность (кВт) | 1.1 |
Макс. производительность, м3/час | 15800 |
Частота вращения, об/мин | 900 |
Защита от перегрева | Да |
Макс. температура перемещаемого воздуха, °С | от -25 до +40 |
Рабочий ток, А | 2.35 |
Уровень шума, дБ | 80 |
Посадочный размер канала, мм | 710 |
Регулировка скорости вращения вентилятора | Да |
Длина товара, мм | 850 |
Ширина товара, мм | 850 |
Высота товара, мм | 220 |
Вес товара, кг | 30 |
