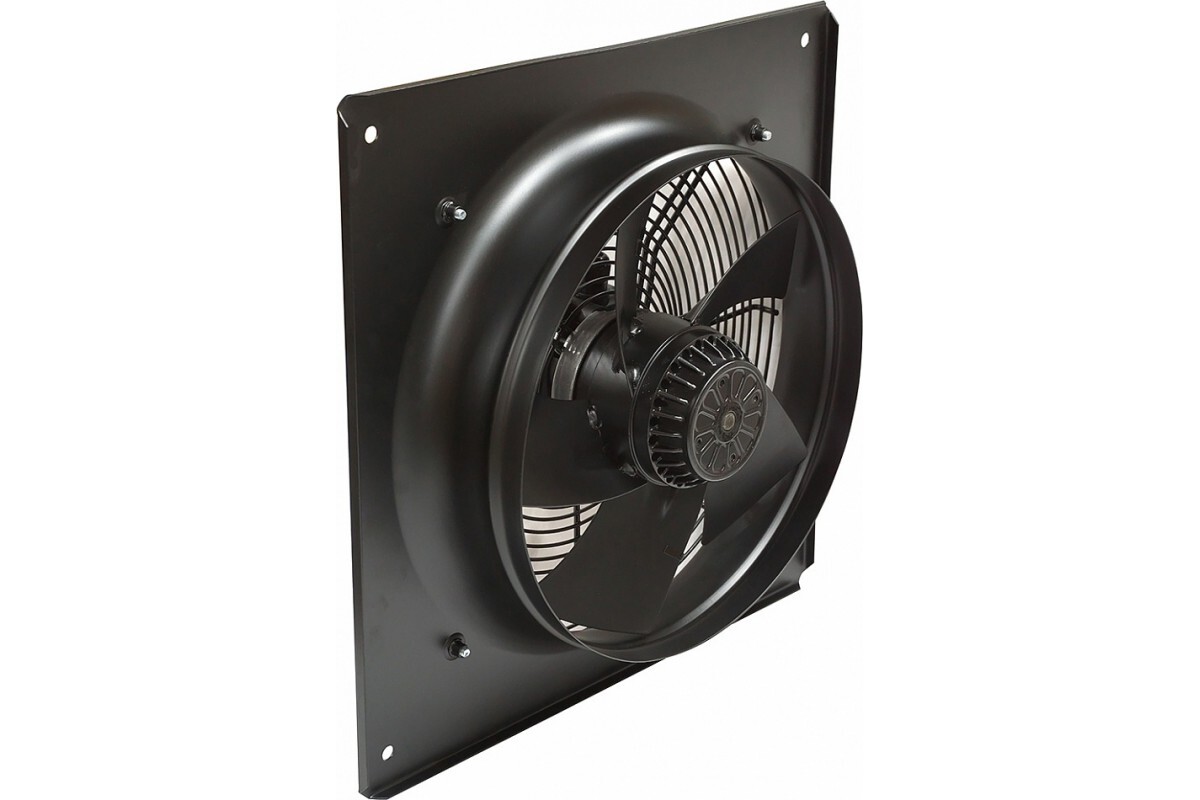

Вентилятор осевой Ровен YWF(K)4E-250-ZF

9 270 руб
11 444 руб
Товар в наличии
Артикул
1122224
Цена
С учетом НДС
Самовывоз
Бесплатно
    Расчитываем доставку...

    Осевые вентиляторы YWF с настенной панелью



    Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.

    Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.

    Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.



    Преимущества
    • Компактные, малошумные вентиляторы;
    • Лопасти из углеродистой стали с лакокрасочным покрытием;
    • Удобный монтаж;
    • Установка в любом положении;
    • Ресурс не менее 40 000 часов работы;
    • Класс защиты электродвигателя IP 54;
    • Биметаллическая защита двигателя;
    • Температура перемещаемого воздуха -25°С...+40°С.



    Пример обозначения:

            Вентилятор осевой YWF-4Е-250-B with plate


          где: YWF – серия осевого вентилятора с защитной решеткой;
                 4 – число полюсов электродвигателя;
                 Е – комплектация однофазным двигателем;
                 (D - комплектация трехфазным электродвигателем);
                 250 – типоразмер вентилятора (по диаметру рабочего колеса);
                 B – нагнетание (S - всасывание);
                 with plate – с настенной панелью.



    Габаритные и присоединительные размеры



    Модель

    D

    A

    B

    C

    С1

    L

    YWF-200 with plate (ZF)

    195

    203

    250

    260

    312

    52

    YWF-250 with plate (ZF)

    250

    258

    320

    320

    370

    55

    YWF-300 with plate (ZF)

    300

    315

    390

    380

    430

    80

    YWF-350 with plate (ZF)

    340

    360

    445

    432

    485

    85

    YWF-400 with plate (ZF)

    391

    415

    530

    490

    540

    100

    YWF-450 with plate (ZF)

    430

    465

    570

    535

    575

    105

    YWF-500 with plate (ZF)

    495

    501

    630

    620

    655

    120

    YWF-550 with plate (ZF)

    530

    566

    684

    675

    725

    135

    YWF-630 with plate (ZF)

    628

    639

    790

    750

    805

    150

    YWF-710 with plate (ZF)

    703

    710

    808

    810

    850

    170

    YWF-800 with plate (ZF)

    786

    800

    985

    910

    970

    210

    YWF-910 with plate (ZF)

    903

    920

    1075

    1015

    1070

    205



    Электрическая схема подключения к вентилятору на 220В

    Электрическая схема подключения к вентилятору на 380В

    L1, L2, L3 — питание 3Ф, 380В,
    ТК — термозащита (биметалл),
    РЕ — заземление



    Тип оборудования Вентилятор осевой
    Серия YWF с настенной панелью
    Производитель Ровен
    Цвет Черный
    Страна Китай
    Гарантия 3 года
    Класс пылевлагозащищенности IP54
    IP электродвигателя IP54
    Материал Оцинкованная сталь
    Напряжение электропитания 220-240 В/ 1 фазы/ 50 Гц
    Мощность (кВт) 0.05
    Макс. производительность, м3/час 1000
    Частота вращения, об/мин 1380
    Защита от перегрева Да
    Макс. температура перемещаемого воздуха, °С от -25 до +40
    Рабочий ток, А 0.22
    Уровень шума, дБ 50
    Посадочный размер канала, мм 250
    Регулировка скорости вращения вентилятора Да
    Длина товара, мм 370
    Ширина товара, мм 370
    Высота товара, мм 105
    Вес товара, кг 5
