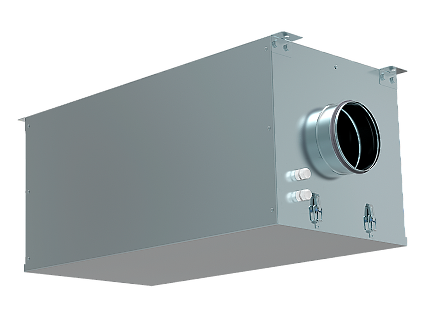

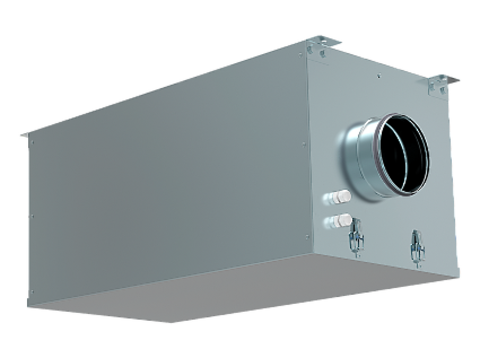

Приточная установка Shuft CAUF 800 VIM

Вентиляторные блоки CAUF 800 VIM предназначены для работы в помещениях малых объ-емов: офисах, магазинах, квартирах и т.п. Можно устанавливать непосредственно в обслуживаемом помещении за подвесным потолком.

• Минимальная высота, требуемая для установки.
• Прочный корпус из оцинкованной стали.
• Звуко- и теплоизоляция 50-мм базальтовой минеральной ватой.
• Высокоэффективный вентилятор.
• Вентиляторные блоки оборудованы фильтром F5.

Блоки CAUF VIM состоят из секции фильтрации и вентиляторной секции, объединенных в компактном корпусе. Конструкция вентиляторного блока CAUF VIM предусматривает установку опционального электрического нагревателя EH/CAUF необходимой мощности 2,4; 5,0; 9,0; 12,0 кВт.

Высокое качество оборудования SHUFT

SHUFT – европейская компания, специализирующаяся на вентиляционном оборудовании и приборах автоматики для объектов гражданского и промышленного назначения.

Преимущества CAUF 800 VIM

• Изготавливаются в компактном звуко- и теплоизолированном корпусе из листовой оцинкованной стали. Толщина изоляции из базальтовой минеральной ваты 50 мм.
• Вентилятор установки оборудован высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором.
• Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы.
• Защита двигателя вентилятора осуществляется встроенными термореле или термоконтактами с автоматическим перезапуском.
• Опциональный блок нагревательных элементов из нержавеющей стали имеет одно- или двухступенчатую защиту от перегрева. Первая ступень настроена на 60°С и перезапускается автоматически, вторая ступень (только у трехфазных нагревателей) настроена на 120°С и перезапускается вручную.

Монтаж вентиляторного блока SHUFT CAUF 800 VIM

Блоки поставляются готовыми к подключению. Они устанавливаются в соответствии с направлением потока воздуха как горизонтально, так и вертикально, но не на боку. Установка электронагревателя производится в соответствии с указаниями по монтажу. Необходимо предусмотреть возможность свободного доступа к установке для ее обслуживания.

При необходимости в блок может быть установлен электрический нагреватель серии EH/CAUF требуемой мощности (поставляется отдельно). Электронагреватель закрепляется при помощи специальной прижимной планки и 4 саморезов. Внутри вентиляторного блока предусмотрен разъем защищенный от ошибки при присоединении, в который подключается ответный штекер электронагревателя. Подключение питания электронагревателя осуществляется через клеммную коробку, расположенную на корпусе блока.

Подключение электричества

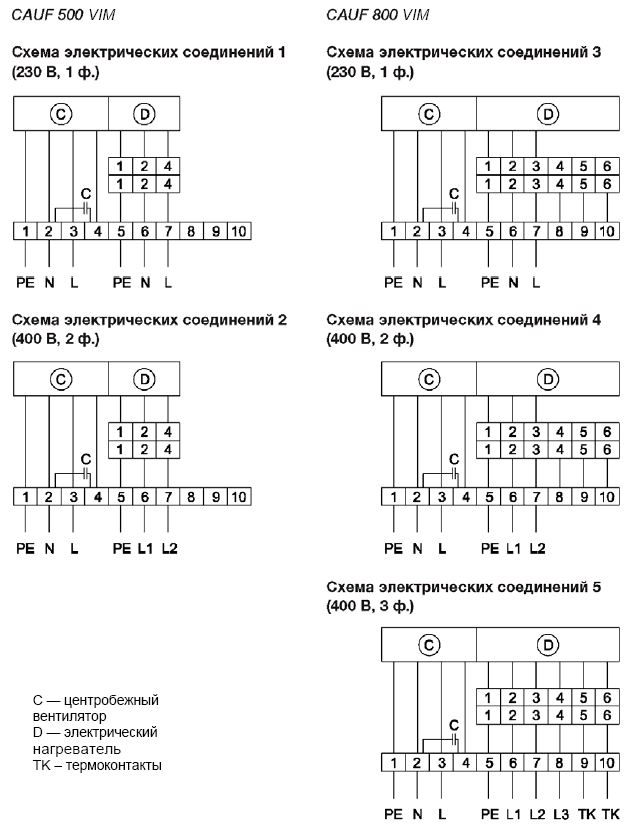

В секции электрооборудования расположена клеммная колодка для подключения к электросети. При установке в блок электронагревателя его подключение производится с помощью специального разъема. Подключение должно производиться только квалифицированным персоналом и согласно схеме подключения.

Уход

Рекомендуется проводить осмотр и чистку фильтра каждый месяц, а осмотр вентилятора и чистку крыльчатки — каждые полгода.

Габаритные размеры, мм

Сертификат

Декларация о соответствии ТР ТС.
