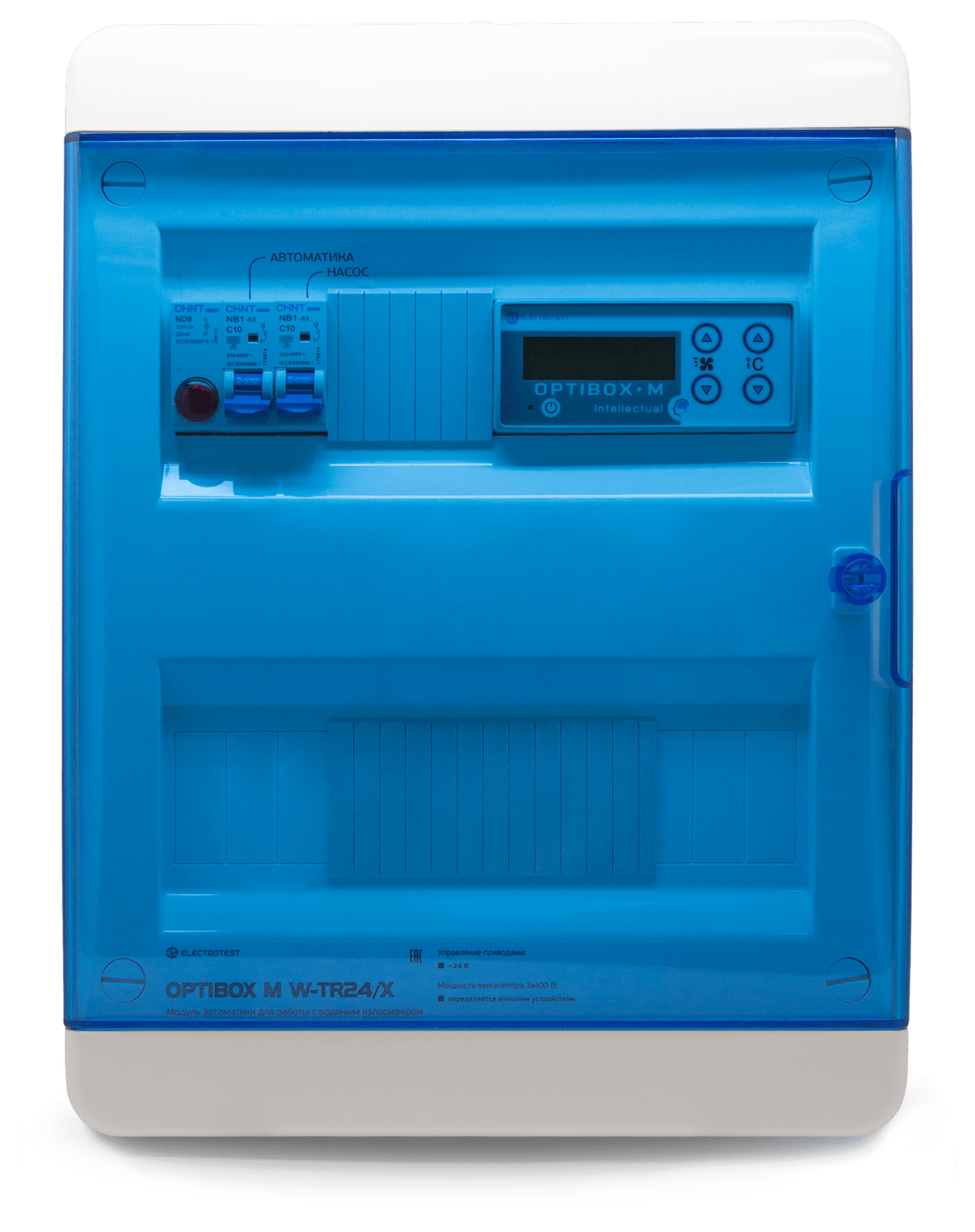

Модуль-шкаф автоматики вентиляции Electrotest OPTIBOX M W-TR24/2,5-4А

Модуль-шкаф автоматики вентиляции OPTIBOX M W-TR24/2,5-4А предназначен для управления системой приточной/ приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).
63 796 руб
Товар в наличии
Артикул
1122024
Цена
С учетом НДС
Самовывоз
Бесплатно
    Расчитываем доставку...

    Шкаф автоматики для вентиляции OPTIBOX M W

     Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).

    Шкафы автоматики OPTIBOX полностью совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.



    Управление нагревом
    • Управление приводом трёхпозиционного клапана водяного калорифера с напряжением ~230 В (модификация OPTBOX M W)
    • Управление приводом клапана водяного калорифера по сигналу 0-10 В с напряжением ~230 В или 24 В (модификация OPTBOX M W-TR24)



    Регулирование температуры
    • Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
    • Регулирование температуры приточного воздуха
    • Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
    • Ограничение температуры обратной воды сверху
    • Режим «Зима/Лето» по наружному датчику температуры



    Управление воздушным потоком
    • Управление приводом заслонки наружного воздуха с возвратной пружиной с напряжением питания ~230 В или ~24 В (модификация OPTBOX M W-TR24)
    • Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
    • Плавное регулирование скорости вентилятора на выбор:

              - через встроенный симисторный регулятор скорости до 3А/5А;

         - до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);

             - любой мощности через внешние регуляторы (модификация X).



      Управление охлаждением
      • Управление водяным охладителем с 3-позиционным приводом клапана с напряжением питания ~230 В или +24В(модификация OPTBOX M W-TR24)
      • Управление водяным охладителем с аналоговым приводом 0-10 В клапана с напряжением питания ~230 В или +24В (модификация OPTBOX M W-TR24)
      • Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
      • Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа



      Управление рекуперацией
      • Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
      • Контроль защиты от замораживания по датчику перепада давления
      • Снижение скорости вентиляторов или выключение приточного вентилятора при угрозе замораживания.



      Индикация
      • Световая индикация подачи питающего напряжения и включения системы;
      • Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
      • Выход на внешнюю сигнализацию об аварии.



      Поддерживаемые датчики
      Рекомендованные датчики c чувствительными элементами типов:
      • NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
      • PT1000
      • Ni1000
      • Ni1000 TK5000



       Датчики ELECTROTEST:

      • канальные ET-K PT1000, ET-K 330
      • обратной воды ET-A PT1000, ET-A130





      Модификации



      OPTIBOX M W/x-x

       В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.



      OPTIBOX M W/xx

       В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.



      OPTIBOX M W/RV

       В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.



      OPTIBOX M W/X

       В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.



      OPTIBOX M W-TR24

       В шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.



      OPTIBOX M W-

       В шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В . При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.

      Тип оборудования шкаф управления
      Производитель Electrotest
      Страна Россия
      Гарантия 3 года
      Назначение для 3-х фазных двигателей
      Класс защиты IP65
      Материал Пластик
      Вес товара, кг 7
      Единиц в одном товаре 1
