Модуль-шкаф автоматики вентиляции Electrotest OPTIBOX M E-XD/0,55

Модуль-шкаф автоматики вентиляции OPTIBOX M E-XD/0,55 предназначен для управления системой приточной/ приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет). Для систем с дискретным электрическим нагревом
54 071 руб
77 245 руб
Товар в наличии
Артикул
1122127
Цена
С учетом НДС
Самовывоз
Бесплатно
    Расчитываем доставку...

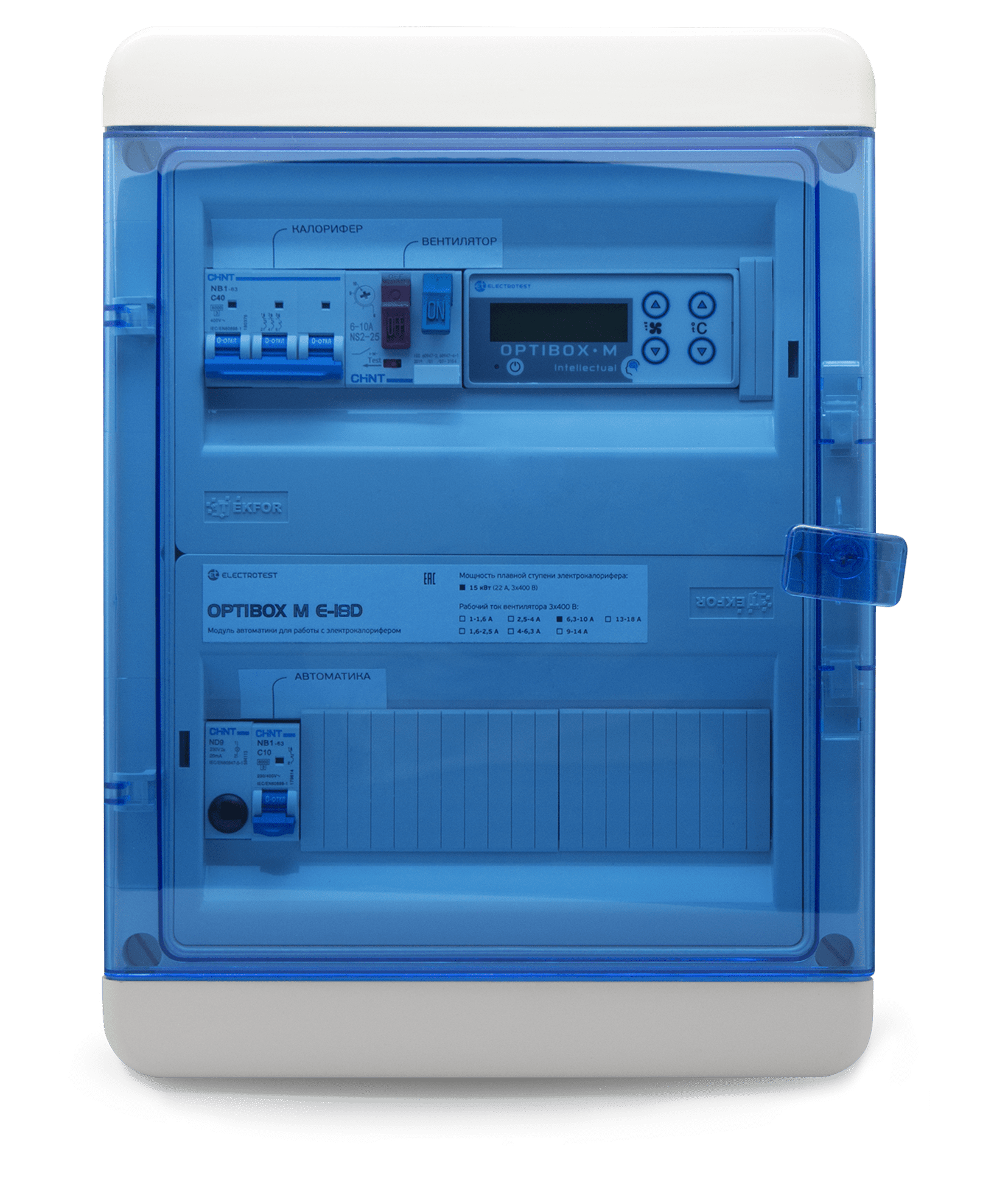

    Шкаф автоматики для вентиляции OPTIBOX M E-D

     Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).

    Шкафы автоматики OPTIBOX полностью совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.



    Управление нагревом
    • Встроенное плавное управление электрическим калорифером с мощностью первой ступени до 6,4 кВт (2x400В) или 12, 18 кВт (3x400В)
    • Подключение до 2-х дискретных ступеней при помощи модулей расширения (базовое ПО)
    • Подключение до 3-х дискретных ступеней при помощи модулей расширения (при установке специальной версии ПО)



    Регулирование температуры
    • Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
    • Регулирование температуры приточного воздуха
    • Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
    • Режим «Зима/Лето» по наружному датчику температуры



    Управление воздушным потоком
    • Управление 2-х позиционным приводом заслонки наружного воздуха или приводом с возвратной пружиной с напряжением питания ~230 В
    • Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
    • Плавное регулирование скорости вентилятора на выбор

           - через встроенный симисторный регулятор скорости до 3А/5А;

           - до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);

          - любой мощности через внешние регуляторы (модификация X).





      Управление охлаждением
      • Управление водяным охладителем с 3-позиционным приводом клапана с напряжением питания ~230 В
      • Управление водяным охладителем с аналоговым приводом 0-10 В клапана с напряжением питания ~230 В
      • Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
      • Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа



      Управление рекуперацией
      • Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
      • Контроль защиты от замораживания по датчику перепада давления
      • Снижение скорости вентиляторов или выключение приточного вентилятора при угрозе замораживания рекуператора



      Индикация

      • Световая индикация подачи питающего напряжения и включения системы;
      • Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
      • Выход на внешнюю сигнализацию об аварии.



      Дистанционное управление

      • Подключение до 4-х пультов RC 2 (требуется адаптер RS- 485)
      • Подключение модуля Wi-Fi (требуется адаптер RS- 485)
      • Вкл./выкл системы «сухим» контактом
      • Интеграция в систему диспетчеризации через интерфейс RS-485 протокол MODBUS RTU (требуется адаптер RS- 485)



      Поддерживаемые датчики
      Рекомендованные датчики c чувствительными элементами типов:
      • NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
      • PT1000
      • Ni1000
      • Ni1000 TK5000



       Датчики ELECTROTEST:

      • канальные ET-K PT1000, ET-K 330
      • обратной воды ET-A PT1000, ET-A130





      Модификации



      Модификации, указывающие тип управления и мощность калорифера:



      OPTIBOX M E-14D

      Плавное управление электрокалорифером через твердотельное оптореле до 14 кВт 3х400 В.



      OPTIBOX M E-18D

      Плавное управление электрокалорифером через твердотельное оптореле до 18 кВт 3х400 В.



      OPTIBOX M E-27D

      Плавное управление электрокалорифером через твердотельное оптореле до 27 кВт 3х400 В.



      OPTIBOX M E-XD

       Дискретное управление внешней ступенью электрокалорифера. В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.





      Модификации, указывающие тип управления вентилятором:



      OPTIBOX E-D/x-x

       В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.



      OPTIBOX M-D/xx

       В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.



      OPTIBOX M-D/RV

       В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.



      OPTIBOX M-D/X

       В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

      Тип оборудования шкаф управления
      Производитель Electrotest
      Страна Россия
      Гарантия 3 года
      Назначение для 3-х фазных двигателей
      Класс защиты IP65
      Материал Пластик
      Вес товара, кг 7
      Единиц в одном товаре 1
