Модуль-шкаф автоматики вентиляции Electrotest OPTIBOX A W/0.75 (c выносным пультом управления, для 3-х фазных двигателей)

Модуль-шкаф автоматики вентиляции OPTIBOX A W/0.75 (c выносным пультом управления, для 3-х фазных двигателей) предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять водяным нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В. Для систем с водяным нагревом. В комплекте с пультом ДУ
59 195 руб
Товар в наличии
Артикул
1124017
Цена
С учетом НДС
Самовывоз
Бесплатно
    Расчитываем доставку...

    Шкаф автоматики для вентиляции OPTIBOX A W

     Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять водяным нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В.

    Шкаф автоматики OPTIBOX A W полностью совместим с оборудованием любого производителя:
    Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.



    Преимущества и особенности

    • Уникальный интеллектуальный алгоритм регулирования не требует пусконаладки

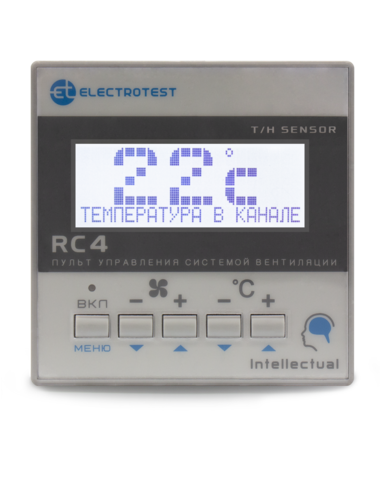

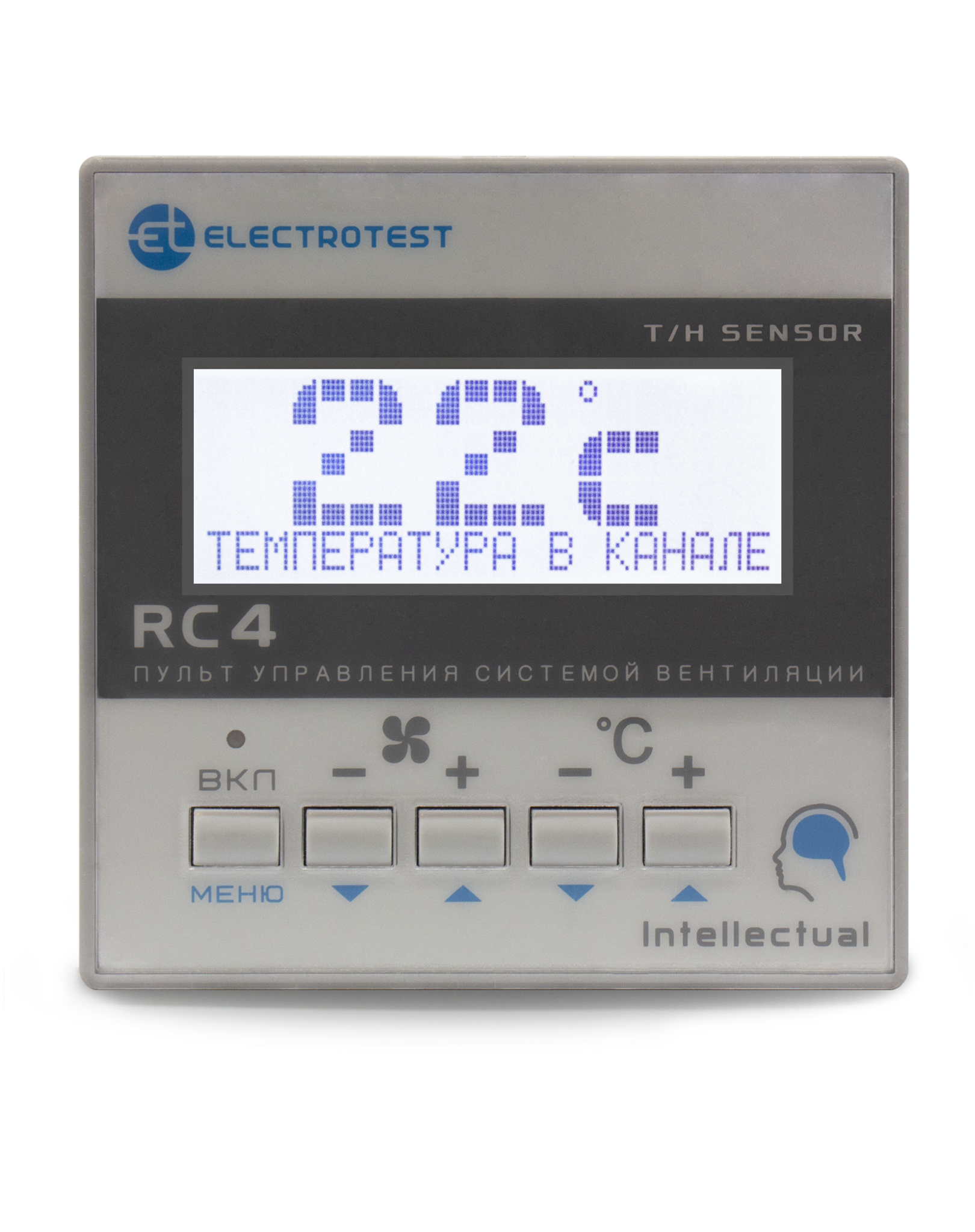

    • Новый настенный пульт управления RC4 (в комплекте) до 200м. от управляемого объекта
    • Встроенный цифровой датчик температуры и влажности в пульте RC4 (новинка!) позволяет использовать пульт как дополнительный комнатный датчик c мониторингом климата в помещении.
    • Увеличено количество информации, выводимой на дисплей для настройки и мониторинга
    • Возможность параллельного подключения до 4х пультов RC4 с «перехватом управления»
    • Возможность Wi-Fi управления с мобильных устройств (в том числе через Интернет)



    Управление нагревом
    • Управление приводом трёхпозиционного клапана водяного калорифера с напряжением ~230 В (модификация OPTIBOX A W)
    • Управление приводом клапана водяного калорифера по сигналу 0-10 В с напряжением ~230 В или +24 В DC 5Вт (модификация OPTIBOX A W-TR24)
    • Автоматический переход «Зима/Лето» по наружному датчику температуры



    Регулирование температуры
    • Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
    • Регулирование температуры приточного воздуха
    • Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
    • Ограничение температуры обратной воды сверху
    • Режим «Зима/Лето» по наружному датчику температуры



    Управление воздушным потоком
    • Управление приводом заслонки наружного воздуха с возвратной пружиной с напряжением питания ~230 В или +24 В DC 5Вт (модификация OPTIBOX M W-TR24)
    • Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
    • Плавное регулирование скорости вентилятора на выбор:
    1. через встроенный симисторный регулятор скорости до 3А/5А;
    2. до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);
    3. любой мощности через внешние регуляторы (модификация X).
    • Включение резервного вентилятора при аварии основного



    Управление охлаждением
    • Управление водяным охладителем с 3-позиционным или аналоговым приводом клапана с напряжением питания ~230 В или +24 В DC 5Вт (модификация OPTBOX A W-TR24)
    • Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
    • Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа



    Управление рекуперацией или рециркуляцией
    • Управление рекуператором для экономии электроэнергии
    • Защита от обмерзания рекуператора путем снижения скорости или отключения приточного вентилятора
    • Управление рециркуляцией 0-10 В (если в системе не более 2-х блоков обработки воздуха с управлением 0-10 В, включая заслонку рециркуляции)



    Индикация
    • Световая индикация подачи питающего напряжения и включения системы;
    • Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
    • Выход на внешнюю сигнализацию об аварии.



    Дистанционное управление

    • Подключение до 4-х пультов RC 2 (один пульт в комплекте)
    • Подключение модуля Wi-Fi
    • Вкл./выкл системы «сухим» контактом



    Рекомендованные датчики c чувствительными элементами типов:

    • NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
    • PT1000
    • Ni1000
    • Ni1000 TK5000
    • NTC-10K



     Датчики ELECTROTEST:

    • канальные ET-K PT1000, ET-K 330
    • обратной воды ET-A PT1000, ET-A130





    Обозначение модуля автоматики:



    OPTIBOX А W-**/ # #
              1                 2    3      4            5




    1. Название модуля

    2. Модификация контроллера (А – OPTIMUS А) с выносным пультом

    3. Для какого калорифера (Е- водяной нагрев)

    4. ** указывается наличие встроенного источника на DC +24В – 5Вт. (TR-24 – встроенный источник)

    5. # #Модификация модуля
    - Х-Х включение-выключение вентилятора с автоматом защиты двигателя (указан диапазон рабочего
    тока)
    - ХХ с питанием для внешнего частотного преобразователя (указана мощность в кВт)
    - RV со встроенным однофазным регулятором скорости до 3А или до 5А
    - Х без силовой части для вентиляторов (имеет сигнал на запуск ПЧ – «сухой контакт»)
    - 6А с питание для однофазных вентиляторов до 6 ампер


    Все модификация модуля имеют выход 0…10В для регулировки скорости (при необходимости в меню можно сделать настройку по управлению скоростью вентиляторов с помощью регулятора скоростью). Только в модуле автоматики с обозначением (*/Х) имеется сигнал на запуск ПЧ, в остальных модулях только выход для регулировки скорости по сигналу 0…10В.



    Комплектность

    1. Модуль автоматики OPTIBOX A W** /** 1 шт.
    2. Выносной gульт управления 1 шт.
    3. Паспорт модуля автоматики с инструкцией по эксплуатации 1 шт.
    4. Инструкция по эксплуатации и настройки контроллера OPTIBOX A 1 шт.





    Модификации серии



    OPTIBOX A W/x-x

    В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.



    OPTIBOX A W/xx

    В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах..



    OPTIBOX A W/RV

    В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3А/5А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.



    OPTIBOX A W/X

    В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

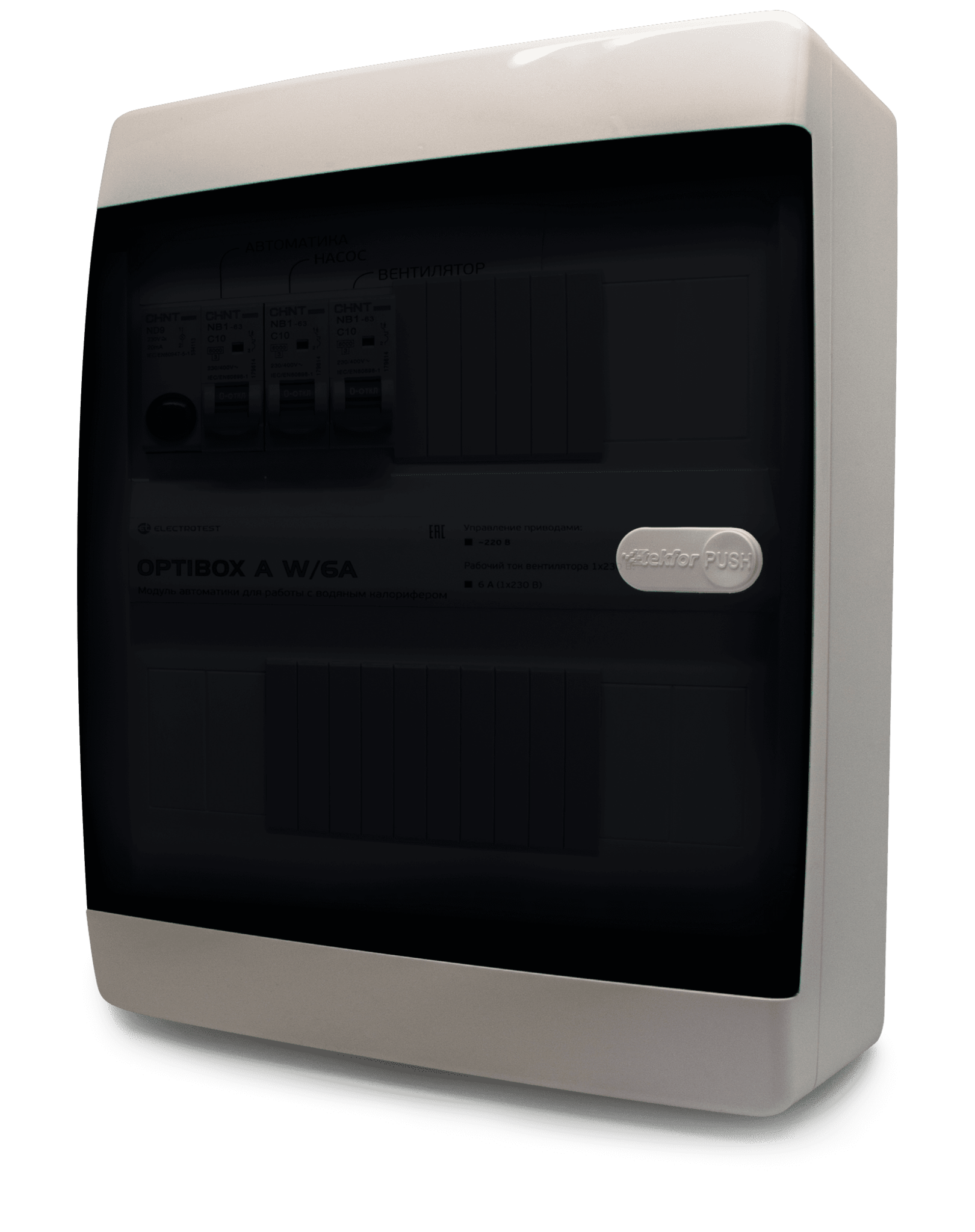

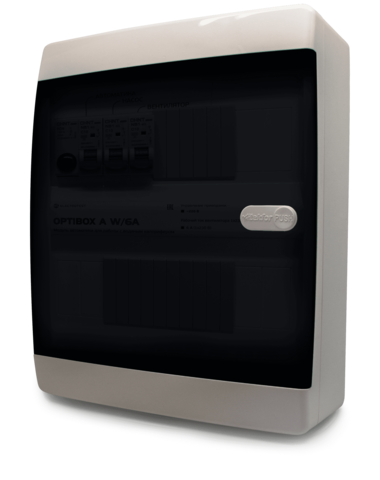

    OPTIBOX A W/6A

    В модулях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).



    OPTIBOX A W-TR24

    В шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.



    OPTIBOX A W-

    В шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В. При этом возможны те же варианты управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV, внешнее управление двигателями или управление вентиляторами до 6 А.

    Тип оборудования шкаф управления
    Производитель Electrotest
    Страна Россия
    Назначение для 3-х фазных двигателей
    Класс защиты IP65
    Материал Пластик
    Пульт управления в комплекте да
    Вес товара, кг 7
    Единиц в одном товаре 1
