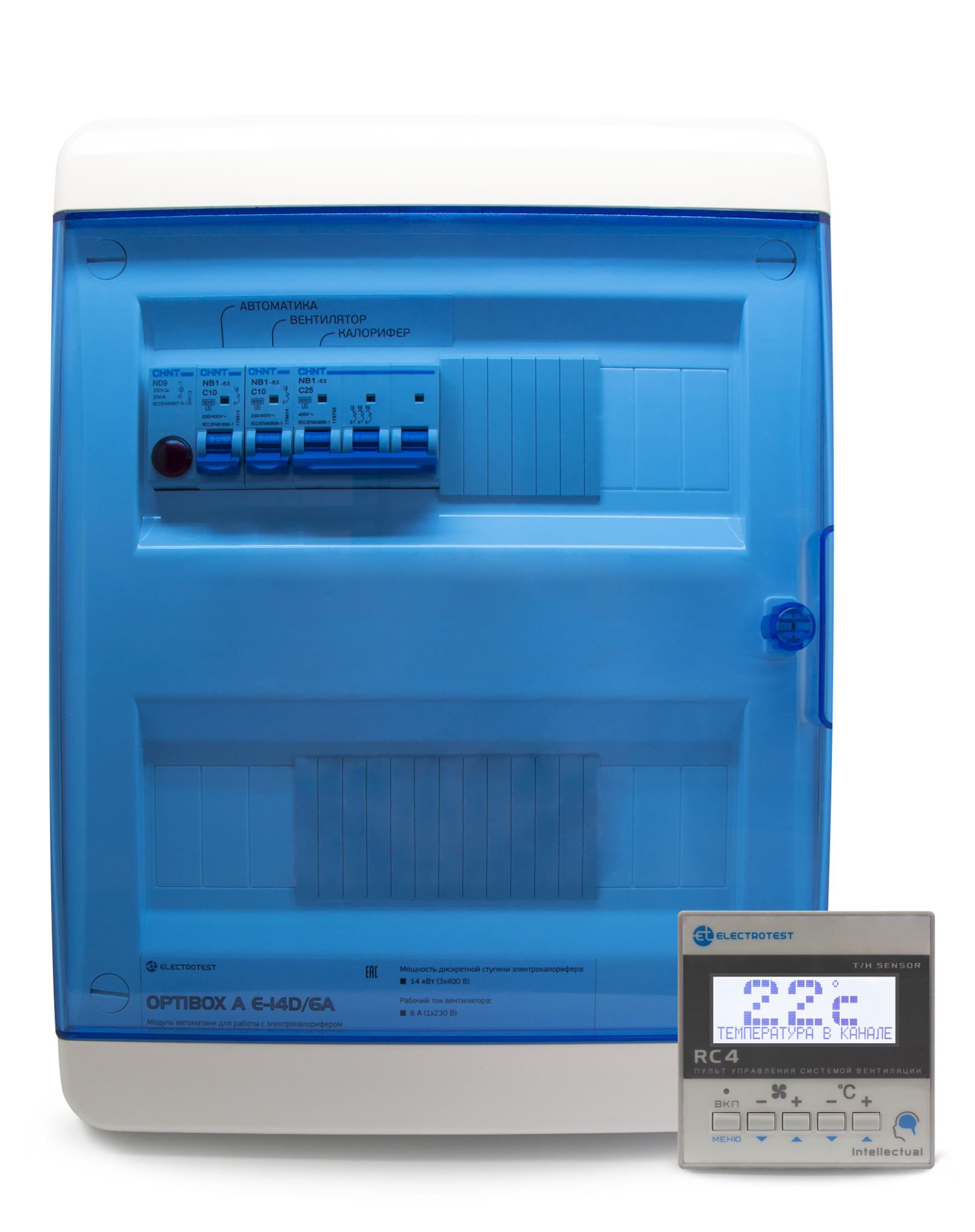

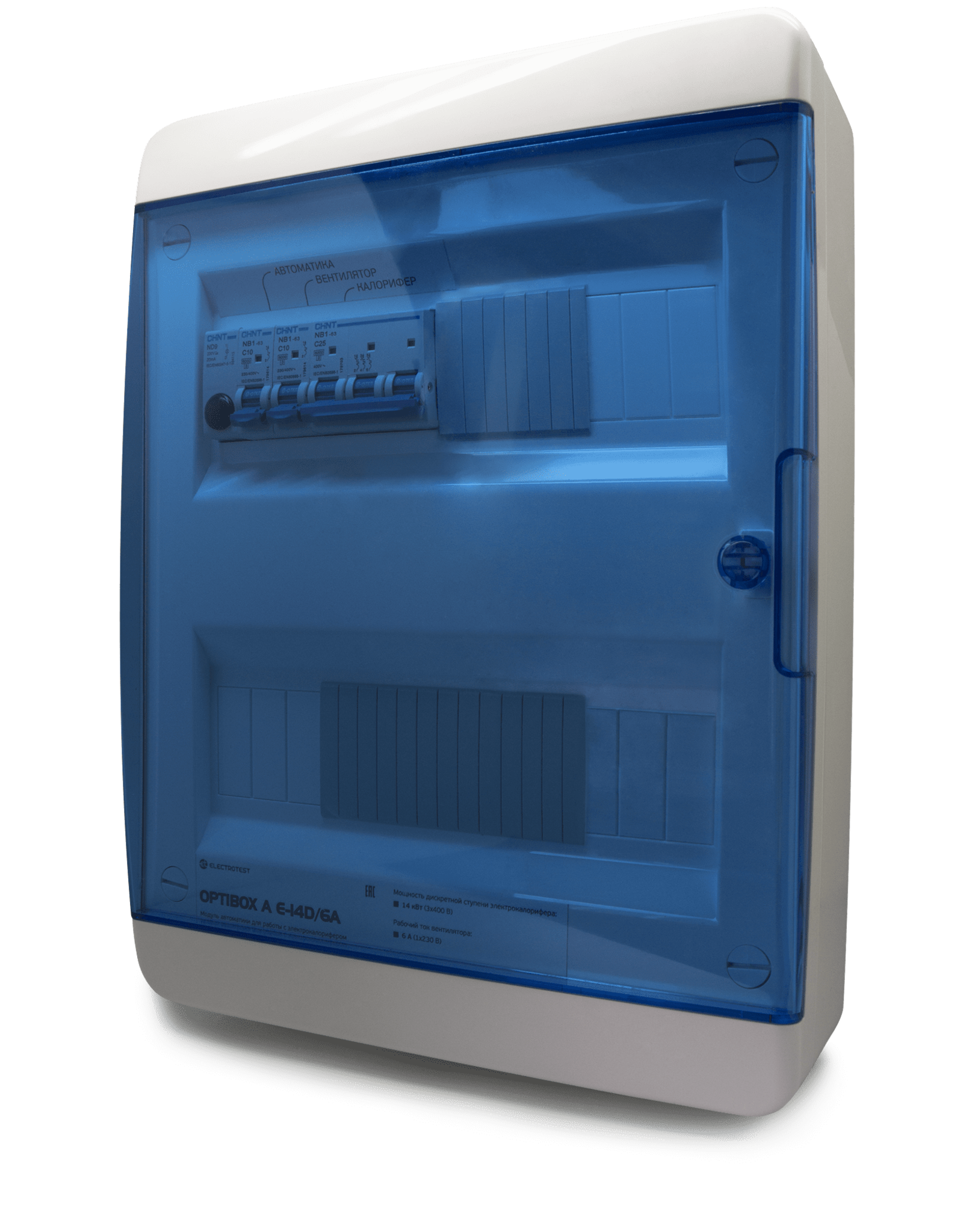

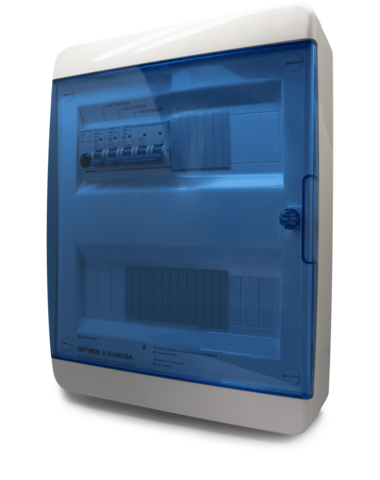

Шкаф автоматики для вентиляции OPTIBOX A
Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять дискретно электрическим нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В.
Шкаф автоматики OPTIBOX A W полностью совместим с оборудованием любого производителя:
Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.
Преимущества и особенности
- Дискретная ступень электрического нагрева
- Уникальный интеллектуальный алгоритм регулирования не требует пусконаладки

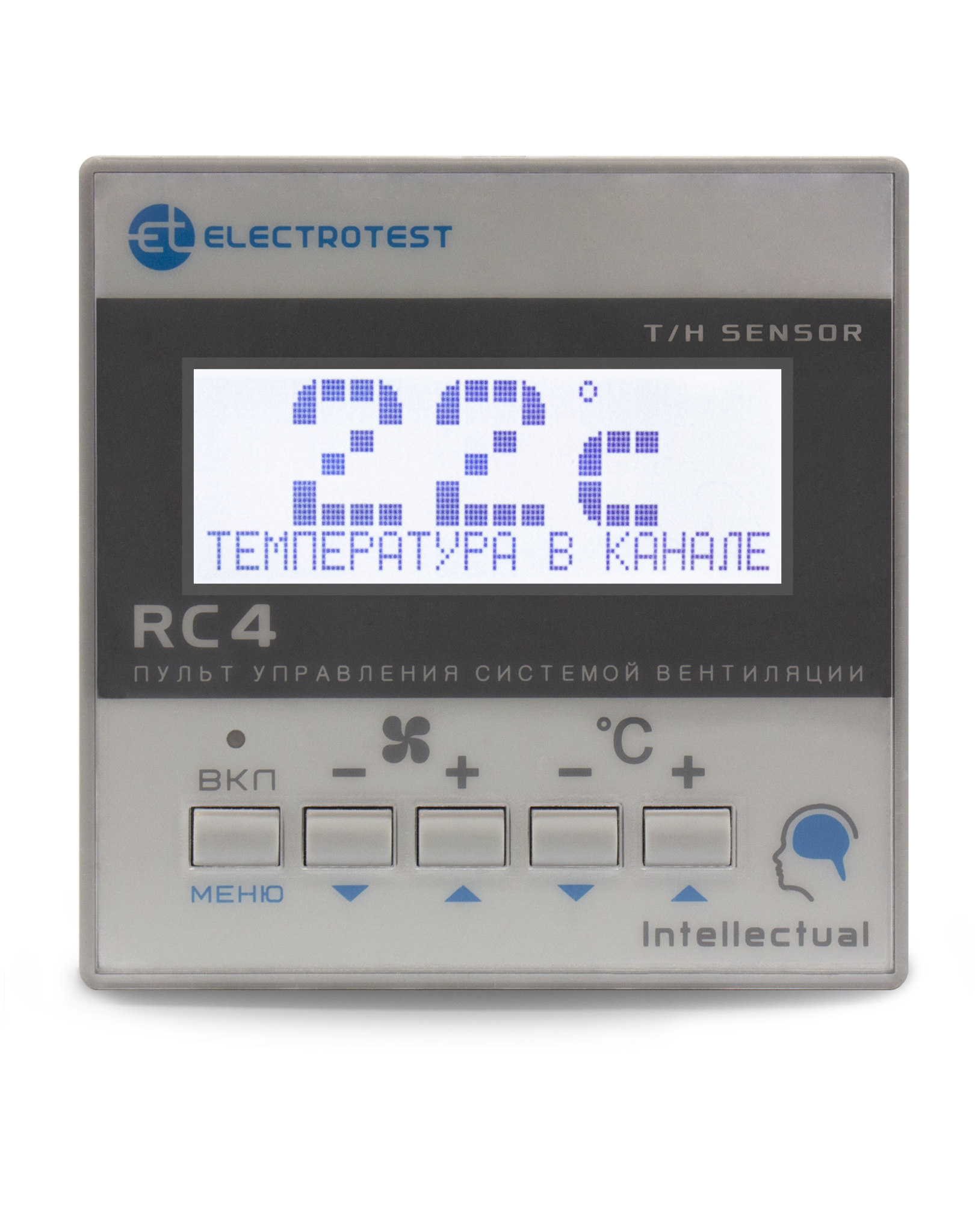

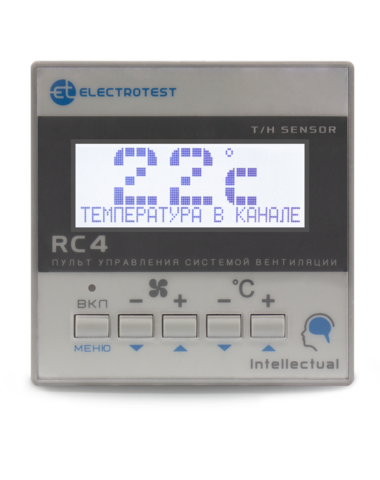

- Новый настенный пульт управления RC4 (в комплекте) до 200м. от управляемого объекта
- Встроенный цифровой датчик температуры и влажности в пульте RC4 (новинка!) позволяет использовать пульт как дополнительный комнатный датчик c мониторингом климата в помещении.
- Увеличено количество информации, выводимой на дисплей для настройки и мониторинга
- Возможность параллельного подключения до 4х пультов RC4 с «перехватом управления»
- Возможность Wi-Fi управления с мобильных устройств (в том числе через Интернет)
Управление нагревом
- Встроенное дискретное управление электрическим калорифером с мощностью первой ступени до 6,4 кВт (2x400В) или 14, 18, 27 кВт (3x400В)
- Подключение до 2-х дискретных ступеней при помощи модулей расширения
Регулирование температуры
- Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
- Регулирование температуры приточного воздуха
- Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
- Режим «Зима/Лето» по наружному датчику температуры
Управление воздушным потоком
- Управление 2-х позиционным приводом заслонки наружного воздуха или приводом с возвратной пружиной с напряжением питания ~230 В
- Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
- Плавное регулирование скорости вентилятора на выбор:
- через встроенный симисторный регулятор скорости до 3А/5А;
- до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);
- любой мощности через внешние регуляторы (модификация X).
- Включение резервного вентилятора при аварии основного
Управление охлаждением
- Управление водяным охладителем с 3-позиционным или аналоговым приводом с напряжением питания ~230 В
- Управление водяным охладителем с аналоговым приводом 0-10 В клапана с напряжением питания ~230 В
- Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
- Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа
Управление рекуперацией
- Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
- Контроль защиты от замораживания по датчику перепада давления
- Снижение скорости вентиляторов или выключение приточного вентилятора при угрозе замораживания рекуператора
Индикация
- Световая индикация подачи питающего напряжения и включения системы;
- Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
- Выход на внешнюю сигнализацию об аварии.
Дистанционное управление
- Подключение до 4-х пультов RC 4 (один пульт в комплекте)
- Подключение модуля Wi-Fi
- Вкл./выкл системы «сухим» контактом
Рекомендованные датчики c чувствительными элементами типов:
- NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
- PT1000
- Ni1000
- Ni1000 TK5000
- NTC-10K
Датчики ELECTROTEST:
- канальные ET-K PT1000, ET-K 330
- обратной воды ET-A PT1000, ET-A130
Модификации
OPTIBOX M E-6.4D
Дискретное управление электрокалорифером через контактор до 6.4 кВт 2х400 В.
OPTIBOX A E-14D
Дискретное управление электрокалорифером через контактор до 14 кВт 3х400 В.
OPTIBOX A E-18D
Дискретное управление электрокалорифером через контактор до 18 кВт 3х400 В.
OPTIBOX A E-27D
Дискретное управление электрокалорифером через контактор до 27 кВт 3х400 В.
OPTIBOX A E-XD
Дискретное управление внешней ступенью электрокалорифера. В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.
Модификации, указывающие тип управления вентилятором:
OPTIBOX A E-D/x-x
В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
OPTIBOX A E-D/xx
В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
OPTIBOX A E-D/RV
В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
OPTIBOX A E-D/X
В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
OPTIBOX A E-D/6A
Модули с обозначением “/6A” предназначены для питания однофазных вентиляторов до 6А.
