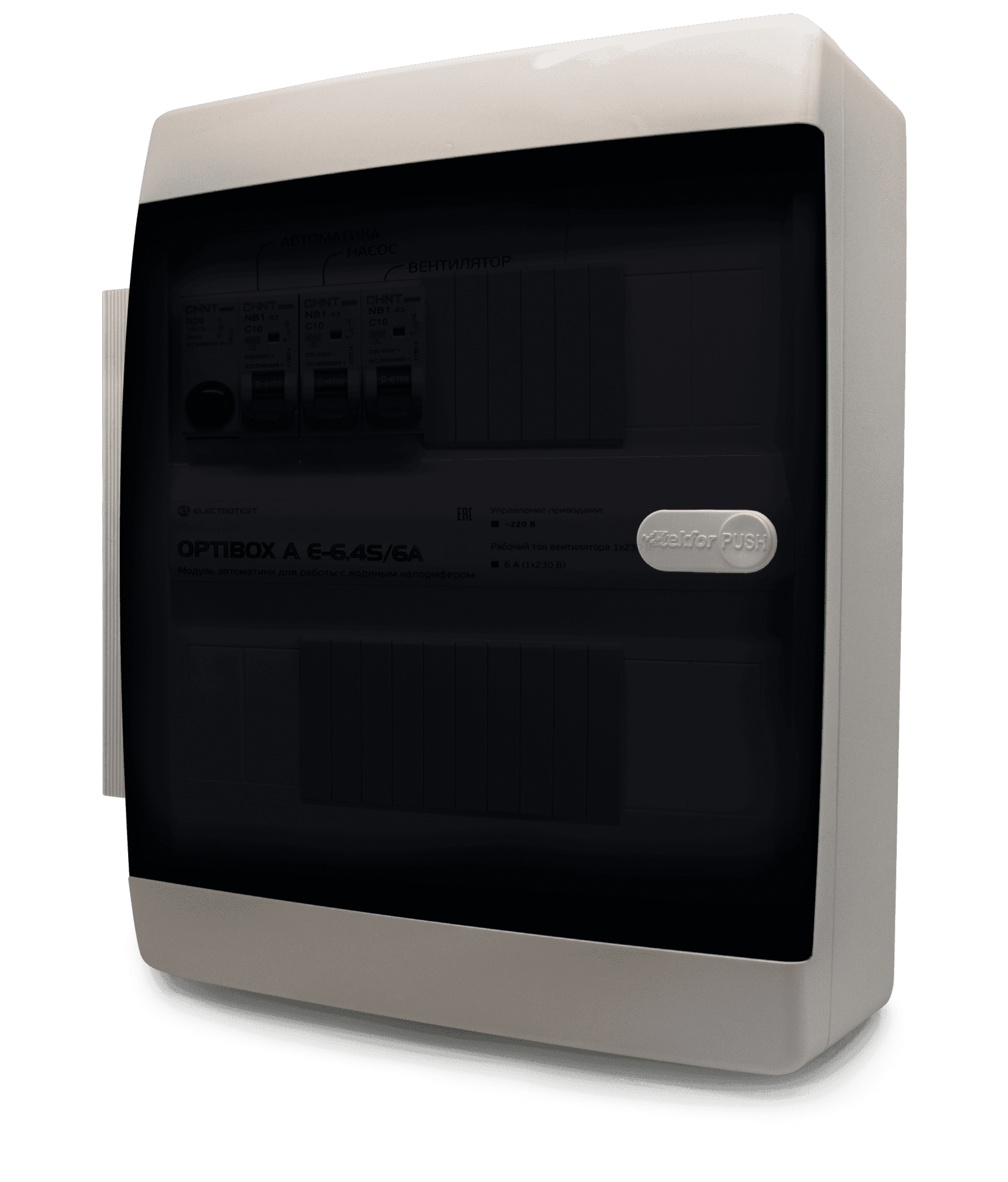

Шкаф автоматики для вентиляции OPTIBOX A E-S

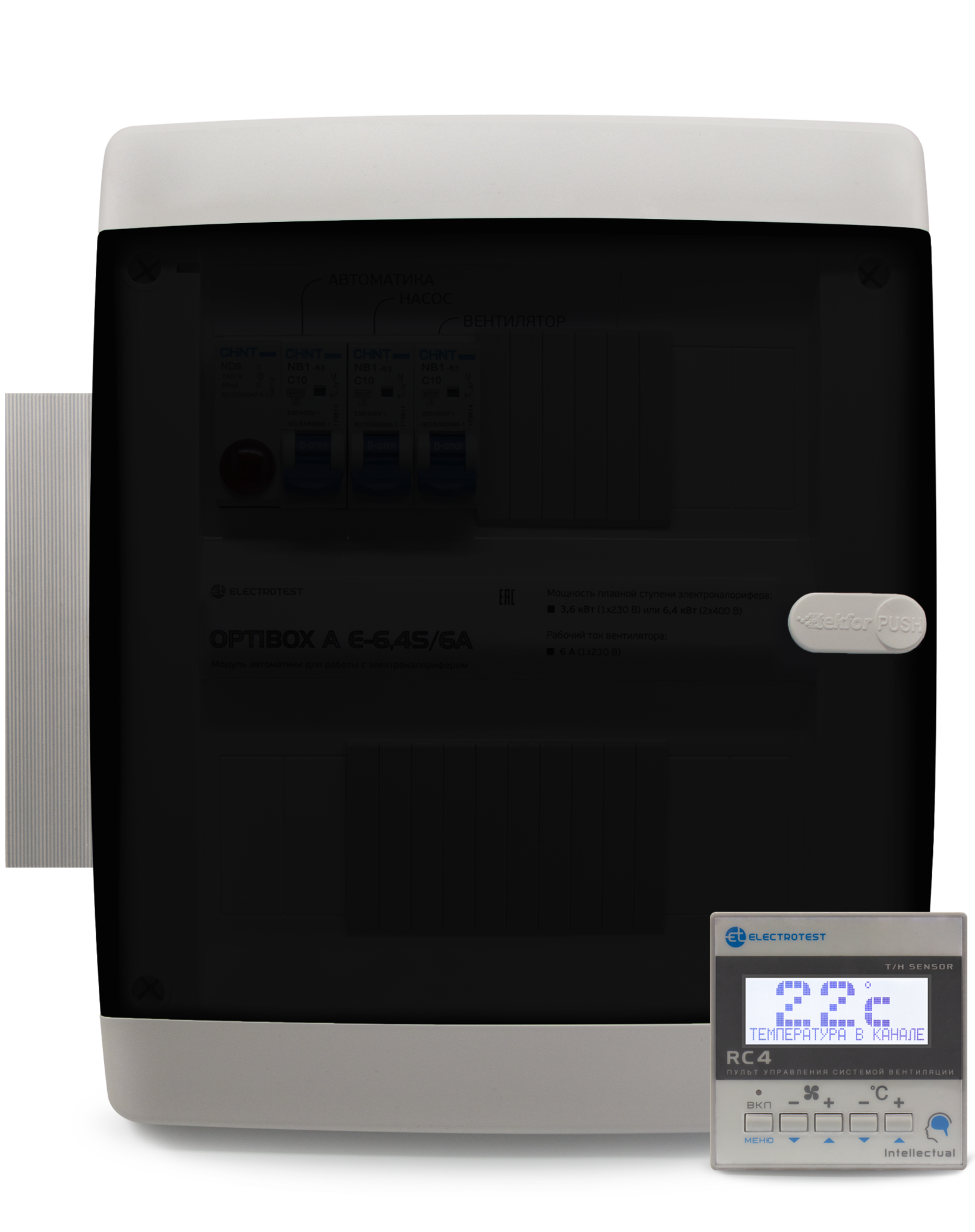

Модуль-шкаф автоматики вентиляции Electrotest OPTIBOX A E-12S/6-10А (c выносным пультом управления, для 3-х фазных двигателей)

Модуль-шкаф автоматики вентиляции OPTIBOX A E-12S/6-10А (c выносным пультом управления, для 3-х фазных двигателей) предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять плавно электрическим нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В. Для систем с плавным электрическим нагревом. В комплекте с пультом ДУ

79 669 руб

Товар в наличии

Артикул

1124066

Цена

С учетом НДС

Самовывоз

Бесплатно

Доставка в

Расчитываем доставку...

Шкаф автоматики для вентиляции OPTIBOX A E-S

Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять плавно электрическим нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В.

Шкаф автоматики OPTIBOX A W полностью совместим с оборудованием любого производителя:
Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.

Преимущества и особенности

Плавная ступень электрического нагрева
Уникальный интеллектуальный алгоритм регулирования не требует пусконаладки

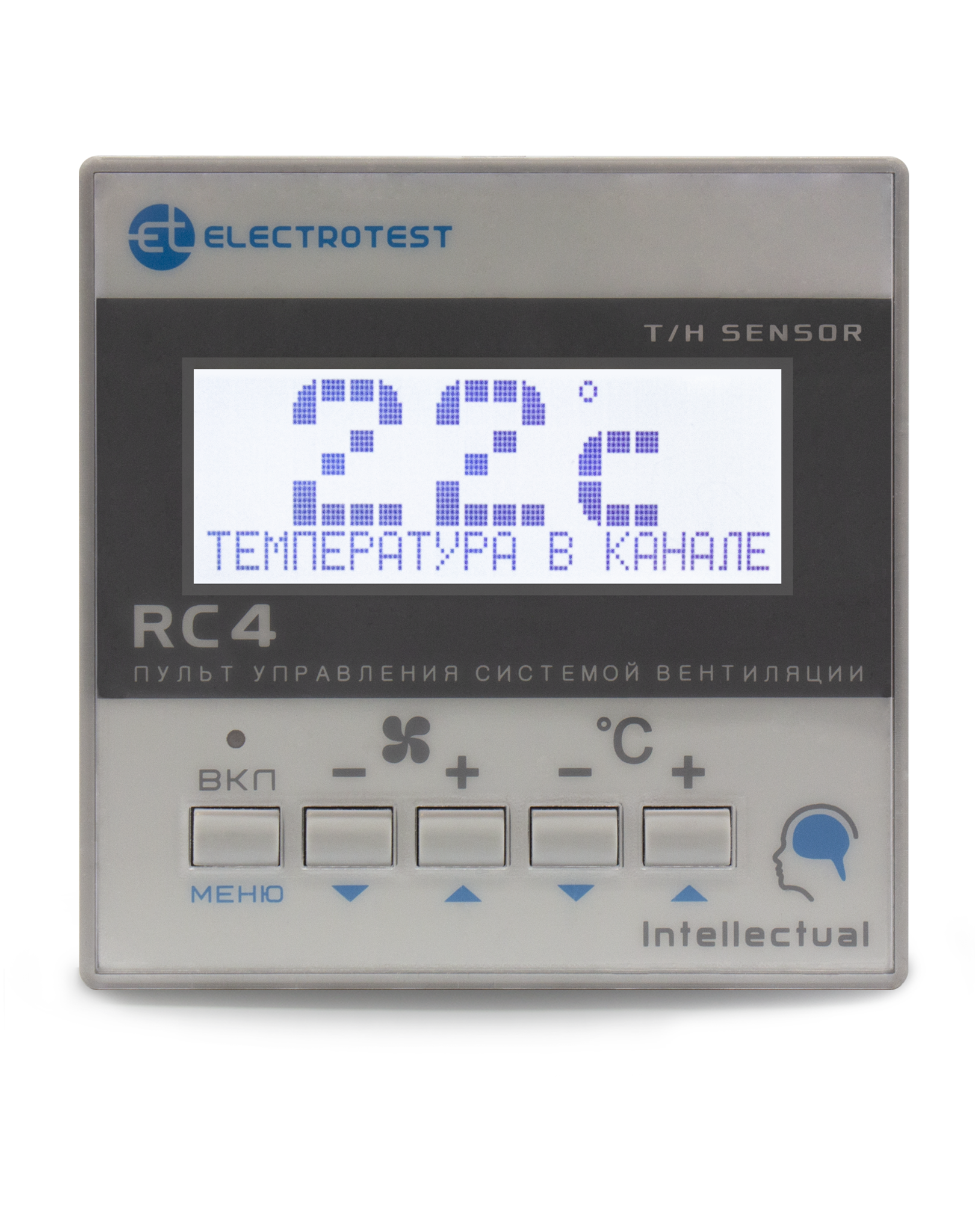

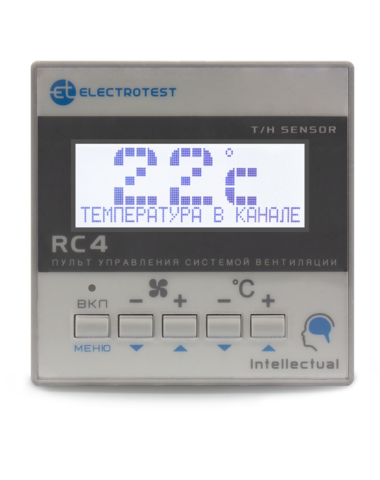

Новый настенный пульт управления RC4 (в комплекте) до 200м. от управляемого объекта
Встроенный цифровой датчик температуры и влажности в пульте RC4 (новинка!) позволяет использовать пульт как дополнительный комнатный датчик c мониторингом климата в помещении.
Увеличено количество информации, выводимой на дисплей для настройки и мониторинга
Возможность параллельного подключения до 4х пультов RC4 с «перехватом управления»
Возможность Wi-Fi управления с мобильных устройств (в том числе через Интернет)

Управление нагревом

Встроенное плавное управление электрическим калорифером с мощностью первой ступени до 6,4 кВт (2x400В) или 12, 18 кВт (3x400В)
Подключение до 2-х дискретных ступеней при помощи модулей расширения

Регулирование температуры

Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
Регулирование температуры приточного воздуха
Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
Ограничение температуры обратной воды сверху
Режим «Зима/Лето» по наружному датчику температуры

Управление воздушным потоком

Управление приводом заслонки наружного воздуха с возвратной пружиной с напряжением питания ~230 В
Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
Плавное регулирование скорости вентилятора на выбор:

через встроенный симисторный регулятор скорости до 3А/5А;
до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);
любой мощности через внешние регуляторы (модификация X).

Включение резервного вентилятора при аварии основного

Управление охлаждением

Управление водяным охладителем с 3-позиционным или аналоговым приводом с напряжением питания ~230 В
Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа

Управление рекуперацией или рециркуляцией

Управление рекуператором для экономии электроэнергии
Защита от обмерзания рекуператора путем снижения скорости или отключения приточного вентилятора
Управление рециркуляцией 0-10 В (если в системе не более 2-х блоков обработки воздуха с управлением 0-10 В, включая заслонку рециркуляции)

Индикация

Световая индикация подачи питающего напряжения и включения системы;
Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
Выход на внешнюю сигнализацию об аварии.

Дистанционное управление

Подключение до 4-х пультов RC 4 (один пульт в комплекте)
Подключение модуля Wi-Fi
Вкл./выкл системы «сухим» контактом

Рекомендованные датчики c чувствительными элементами типов:

NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
PT1000
Ni1000
Ni1000 TK5000
NTC-10K

Датчики ELECTROTEST:

канальные ET-K PT1000, ET-K 330
обратной воды ET-A PT1000, ET-A130

Обозначение модуля автоматики:

OPTIBOX А E-**S/ # #
1 2 3 4 5 6

1. Название модуля

2. Модификация контроллера (А – OPTIMUS А 5) с выносным пультом

3. Для какого калорифера (Е- электрический нагрев)

4. ** мощность первой ступени
- 6,4 мощность нагрева до 6.4кВт (2х400В)
- 12 мощность нагрева до 12кВт (3х400В)
- 18 мощность нагрева до 18кВт (3х400В)

5. Вид управления первой ступени (S - плавный нагрев)

6. # #Модификация модуля
- Х-Х включение-выключение вентилятора с автоматом защиты двигателя (указан диапазон
рабочего тока)
- ХХ с питанием для внешнего частотного преобразователя (указана мощность в кВт)
- RV со встроенным однофазным регулятором скорости до 3А или до 5А
- Х без силовой части для вентиляторов (имеет сигнал на запуск ПЧ – «сухой контакт»)
- 6А с питание для однофазных вентиляторов до 6 ампер

Все модификация модуля имеют выход 0…10В для регулировки скорости (при необходимости в меню можно сделать настройку по управлению скоростью вентиляторов с помощью внешнего регулятора скорости). Только в модуле автоматики с обозначением (*/Х) имеется сигнал на запуск ПЧ, в остальных модулях только выход для регулировки скорости по сигналу 0…10В.

Комплектность

Модуль автоматики OPTIBOX А **S/ # # 1 шт.
Пульт управления 1 шт.
Паспорт модуля автоматики с инструкцией по эксплуатации 1 шт.
Инструкция по эксплуатации и настройки контроллера OPTIBOX A 1 шт.

Модификации серии

OPTIBOX A E-6.4S

Плавное управление электрокалорифером через твердотельное оптореле до 6,4 кВт 2х400 В.

OPTIBOX A E-12S

Плавное управление электрокалорифером через твердотельное оптореле до 12 кВт 3х400 В.

OPTIBOX A E-18S

Плавное управление электрокалорифером через твердотельное оптореле до 18 кВт 3х400 В.

Модификации, указывающие тип управления вентилятором:

OPTIBOX A E-S/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

OPTIBOX A E-S/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

OPTIBOX A E-S/RV

В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

OPTIBOX A E-S/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

OPTIBOX A E-W/6A

В модулях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).

Тип оборудования	шкаф управления
Производитель	Electrotest
Страна	Россия
Назначение	для 3-х фазных двигателей
Класс защиты	IP65
Материал	Пластик
Пульт управления в комплекте	да
Вес товара, кг	7
Единиц в одном товаре	1
