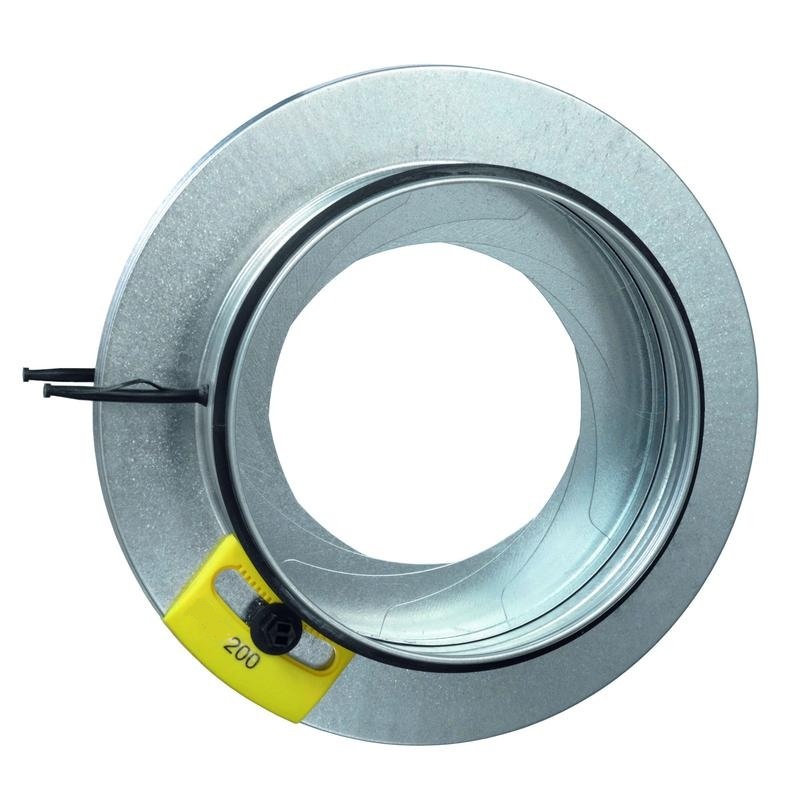

Ирисовый клапан Polar Bear IRD 200 для круглых воздуховодов

Ирисовый клапан Polar Bear IRD 200 для круглых воздуховодов предназначены для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения. Конструктивно клапаны IRD представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем.
4 160 руб
Товар в наличии
Артикул
1115211
Цена
С учетом НДС
Самовывоз
Бесплатно
    Расчитываем доставку...

    Ирисовые клапаны Polar Bear IRD 200 предназначены для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения. Конструктивно клапаны IRD представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане, можно с большой точностью определить расход воздуха, проходящего через клапан. Управление воздушными клапанами IRD осуществляется вручную.

    Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Применение ирисовых клапанов позволяет значительно упростить процесс наладки вентиляционных систем.

    Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами. Ирисовый клапан IRD обеспечивает проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. В зависимости от требуемой точности измерений, ирисовый клапан должен быть установлен с учетом рекомендаций по минимальным расстояниям Lmin, приведенным в таблице.





    Технические характеристики

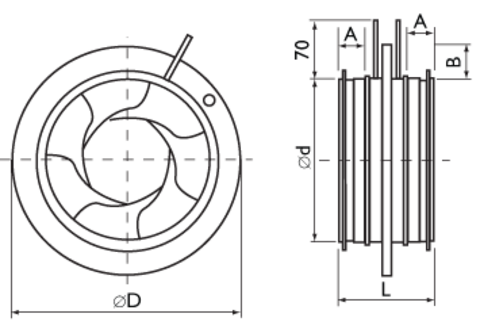

    Тип клапана  Ød  ØD  L, мм  A, мм  B, мм  Вес, кг
    IRD 100 99 165 110 30 32 0,5
    IRD 125 124 188 110 30 32 0,7
    IRD 160 159 230 110 30 35 0,9
    IRD 200 199 285 110 30 42 1,4
    IRD 250 249 335 135 40 42 2,1
    IRD 315 314 410 135 40 47 3,5
    IRD 400 398 525 190 60 62 6,4
    IRD 500 498 655 170 50 77 9,6
    IRD 630 628 815 170 50 92 15,6
    IRD 800 798 1015 270 100 107 25,0



    Ирисовый клапан IRD обеспечивает проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. В зависимости от требуемой точности измерений, ирисовый клапан должен быть установлен с учетом рекомендаций по минимальным расстояниям Lmin.



    Шумовые характеристики

    Октавный уровень звуковой мощности определяется по формуле: Lwoct= Lp10A+ Koct, где
    Lwoct - октавный уровень звуковой мощности;
    Lp10A - октавный уровень звукового давления, эквивалентный помещению 10 м2(определяется по диаграмме);
    Koct - поправочный коэффициент.

    Тип клапана Поправочный коэффициент Kост, дБ
    63 125 250 500 1000 2000 4000 8000
    IRD 100 25 21 16 9 4 -6 -12 -25
    IRD 125 17 17 13 7 1 -4 -6 -17
    IRD 160 19 18 14 6 -1 -6 -13 -25
    IRD 200 20 17 12 5 -2 -5 -14 -26
    IRD 250 16 12 8 3 1 -4 -17 -32
    IRD 315 24 12 5 0 1 -2 -13 -27
    IRD 400 15 9 6 2 -1 -4 -9 -13
    IRD 500 14 7 4 1 -1 -4 -8 -11
    IRD 630 15 7 3 2 -1 -5 -9 -11
    IRD 800 9 5 3 3 -1 -6 -10 -13
    Допуск ± 6 ± 3 ± 2 ± 2 ± 2 ± 2 ± 2 ± 3
    Артикул Арктика AR_58561
    Тип оборудования клапан ирисовый
    Серия IRD
    Производитель Polar Bear
    Цвет Серебристый
    Страна Россия
    Гарантия 1 год
    Назначение для круглых воздуховодов
    Материал Оцинкованный лист
    Посадочный размер канала, мм 200
    Длина товара, мм 110
    Ширина товара, мм 285
    Высота товара, мм 199
    Вес товара, кг 1.4
