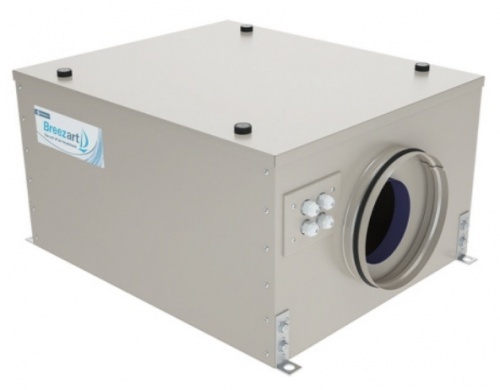

FC Lux - приточные установки с ЕС-вентиляторами (Китай) с впередзагнутыми лопатками.
Модификация 600 Lux SB с нижним расположением люка предназначена для подпотолочного размещения.
Универсальная модель для квартир, небольших офисов и коттеджей:
- Вентилятор EC (Китай)
- Тип установки: приточная
- Нагреватель: электрический
- Обслуживаемая площадь: 200 м2
- Встроенная цифровая автоматика и сенсорный пульт управления.
- Настраиваемая мощность нагревателя от 1,8 до 5,4 кВт (позволяет ограничить пиковую нагрузку на электросеть).
- Автонастройка напряжения питания 220 или 380 В.
- Настраиваемая производительность 600 м³/ч.
- Все настройки выполняются с пульта управления.
- Установка полностью укомплектована всем необходимым для работы и готова к монтажу.
Приточная установка комплектуется керамическим нагревателем с низкой температурой поверхности, воздушным клапаном с электроприводом, системой цифровой автоматики JetLogic с цветным сенсорным пультом управления и датчиками, а также кронштейнами с вибровставками для размещения вентустановки на потолке или стене. Эти кронштейны могут переставляться на другую сторону корпуса, меняя расположение люка обслуживания: слева или справа.

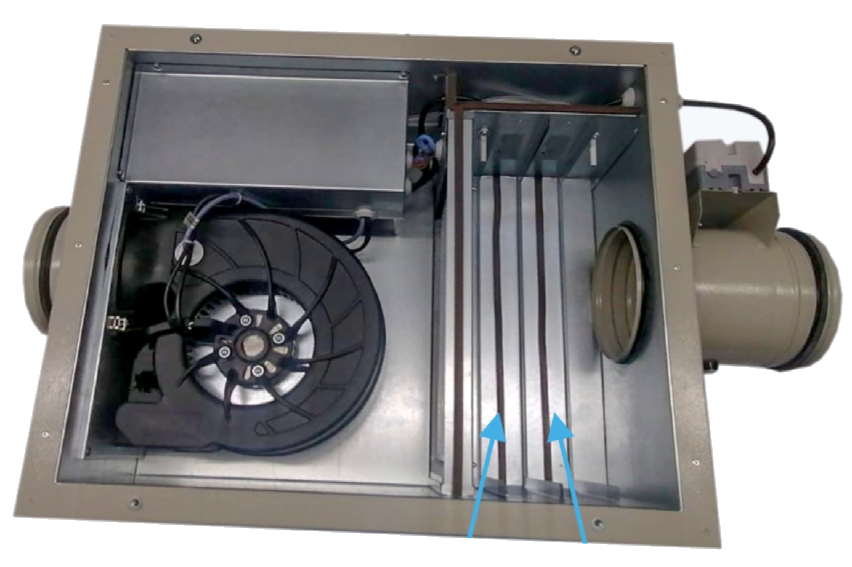

На входе вентустановки можно установить два фильтра: после стандартного фильтра грубой очистки G4 есть дополнительные салазки для установки компактного фильтра тонкой очистки F7 или угольного (Carb). Вместо дополнительного компактного фильтра можно установить на выходе вентустановки дополнительный фильтр с высокой пылеемкостью в отдельном корпусе Filter-Case-500 (угольный + тонкой очистки F7).
Бюджетные модели 350 / 550 / 600 Lite
Недорогие модели на 350 и 550 м³/ч с 3-х скоростными AC вентиляторами имеют ограниченные возможности. Они не комплектуются воздушным клапаном с приводом (автоматика имеет выход на управление внешним клапаном и вход для подключения внешнего датчика загрязнения фильтра).
Комплектация:
- Встроенная цифровая автоматика (MODBUS) с возможностью подключения к системе "умный дом"
- Пульт управления с цветным сенсорным дисплеем
- Удаленное управление (WEB-интерфейс)
- Управление вентилятором по датчикам CO2 \ VOC (опция)
- Контроль загрязненности воздушного фильтра (цифровой датчик давления)
- Управление увлажнителем
- Управление вытяжным вентилятором
- Управление внешним ККБ и охладителем воздуха (опция)
- Недельный таймер
- VAV-совместимая вентустановка
- 10-ти ступенчатое регулирование производительности
- Керамический нагреватель на основе PTC-элементов
- Фильтр класса G4 на входе притока
- Дополнительный компактный фильтр тонкой очистки F7, F9 или угольный Carbon (опция)*
- Воздушный клапан на входе притока, с электроприводом, без возвратной пружины
- Термо- и шумоизолированный корпус
Вентилятор EBMPapst серии EC
Электронно-коммутируемый вентилятор с плавной регулировкой оборотов ведущего европейского производителя EBMPapst (Германия). В большинстве моделей установлены новейшие электронно-коммутируемые вентиляторы EBMPapst серии EC, отличающиеся широким диапазоном регулирования скорости, высоким КПД.
Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентиляторы имеют защиту от пропадания фазы и механической блокировки рабочего колеса.
Автоматика
Система цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.
VAV-система
В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.
Цветной сенсорный пульт ДУ
Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.
Пульт JLV135 входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart*.
* с 1 января 2022 года вентустановки для комфортной вентиляции будут по умолчанию комплектоваться новыми пультами JLV135 (кроме установок серии Pool).
Удаленное управление
Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.
Управление вентилятором по датчикам CO2 | VOC
Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.
Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана.
Керамический (PTC) нагреватель*
Преимущества перед обычными ТЭНовыми нагревателями:
- долговечность;
- энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
- экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);
*Используется не во всех установках
Секция охлаждения (опция)
Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе.
Секция увлажнения (опция)
В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха
по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.
Воздушный клапан с электроприводом
Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.
Шумоизолированный корпус
Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.
Фильтрация воздуха
В установках Breezart применяются разные типы фильтров:
- Сменный фильтр грубой очистки класса G4
- Сменный фильтр тонкой очистки класса F7
- Сменный фильтр грубой очистки класса M5
- Сменный фильтр тонкой очистки класса F9
- Угольно — пылевой фильтр тонкой очистки класса F7

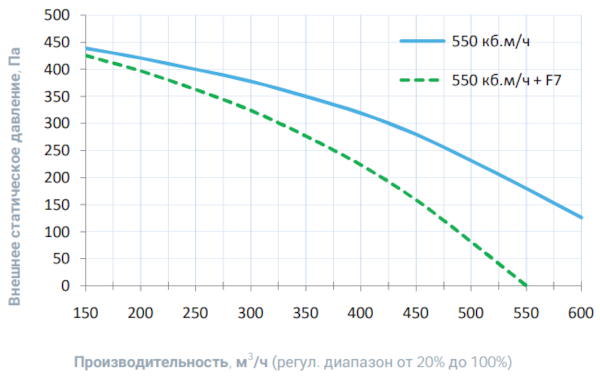

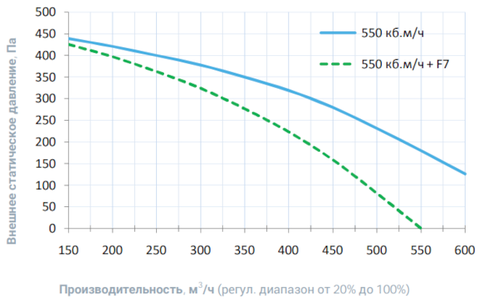

Вентиляционная характеристика

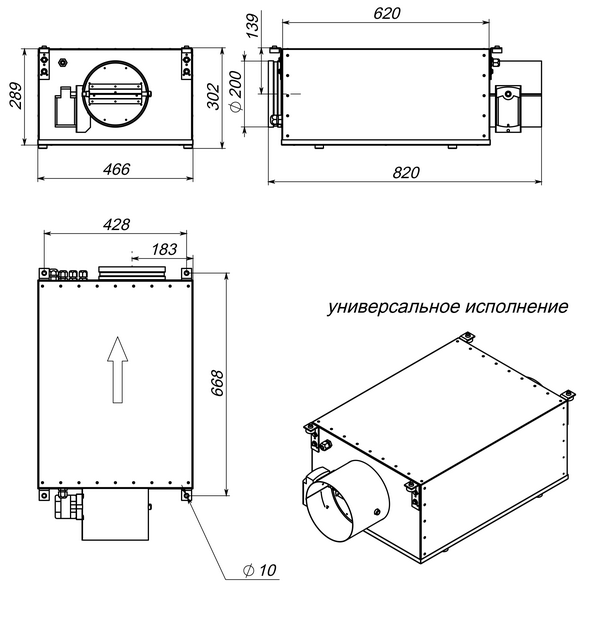

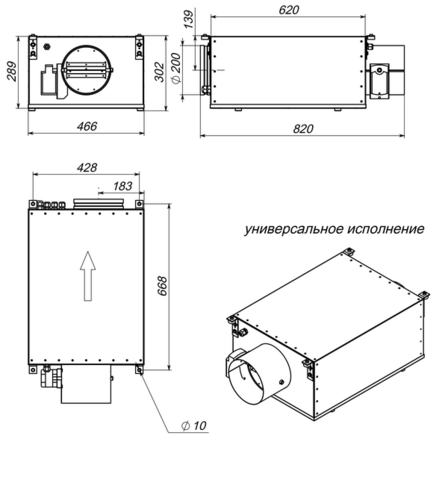

Габаритные и присоединительные размеры
Варианты исполнения
Сторона подключения:
- универсальная
Тип крепления:
- потолочное
Сторона тех. обслуживания:
- снизу
Сторона обслуживания фильтра
- снизу
Совместимые опции
- HEP – Управление увлажнителем с электрическим пред- и постнагревателем
- HE – Управление увлажнителем с электрическим постнагревателем
- WEB Удаленное управление вентустановкой через web-интерфейс (штатно)
- CT Поддержание темп. в помещении по доп. датчику температуры (каскадный регулятор)
- CC Автоматическое переключение тепло/холод (датчик заказывается отдельно)
- DC Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
- PC Выход 0-10В для управления инверторным ККБ (несовместимо с DC)
- FM – Напольные опоры FM1000 (ножки) для 550–1000 типоразмеров, 2000 Aqua и 2000 Extra
- MR5 – Замена привода воздушного клапана (только для 550 Lux (SB)): с возвратной пружиной
Совместимое оборудование
- 550 Filter Case – Корпус для фильтра тонкой очистки
- JLV135 – Пульт управления с цветным сенсорным дисплеем 3,5" и модулем Wi-Fi
- TPD-283U-H – Пульт управления с цветным сенсорным дисплеем 2,8"
- ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности
- 550 DIST – Распределительная камера для VAV системы
- JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
- ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam

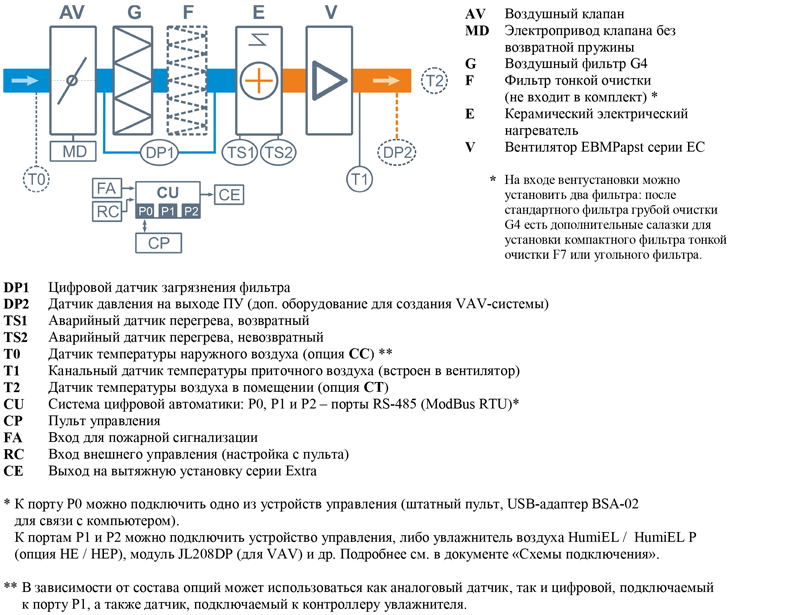

Структурная схема установки:
| Тип оборудования | Система приточной вентиляции |
| Производитель | Breezart |
| Гарантия | 1 год |
| Нагреватель | Электрический |
| Тип | Без охладителя |
| Материал | Металл |
| Напряжение электропитания | 220 / 380 |
| Мощность (кВт) | 1,8 / 3,6 / 5,4 |
| Макс. производительность, м3/час | 600 |
| Вид установки | Потолочная |
| Мощность электрического нагревателя, кВт | 1,8 / 3,6 / 5,4 |
| Уровень шума, дБ | 48 |
| Посадочный размер канала, мм | 160 |
| Пульт управления в комплекте | Да |
| Регулировка скорости вращения вентилятора | Ступенчатая |
| Вес товара, кг | 30 |
