Высокое качество продукции Shuft
SHUFT – европейская компания, специализирующаяся на вентиляционном оборудовании и приборах автоматики для объектов гражданского и промышленного назначения.

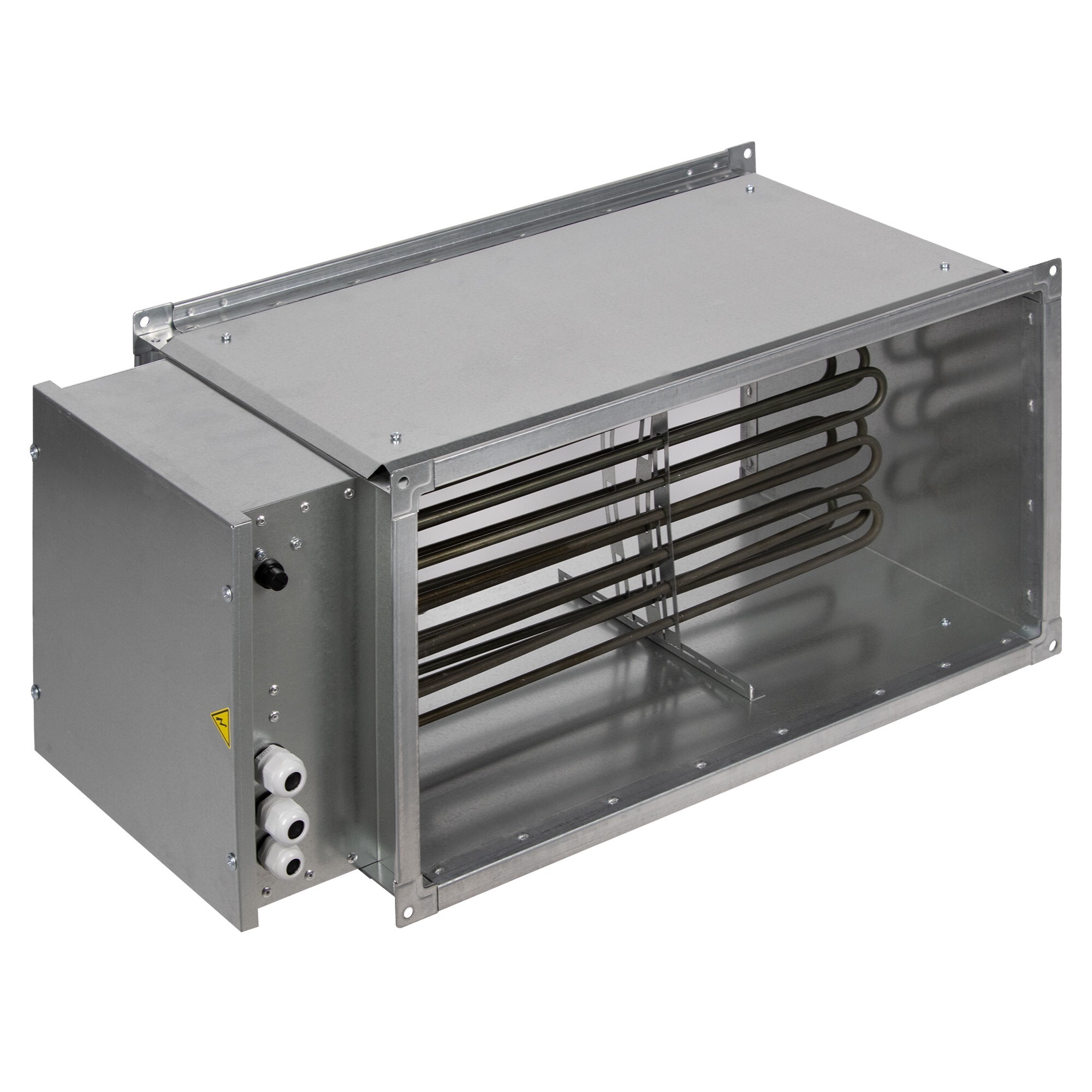

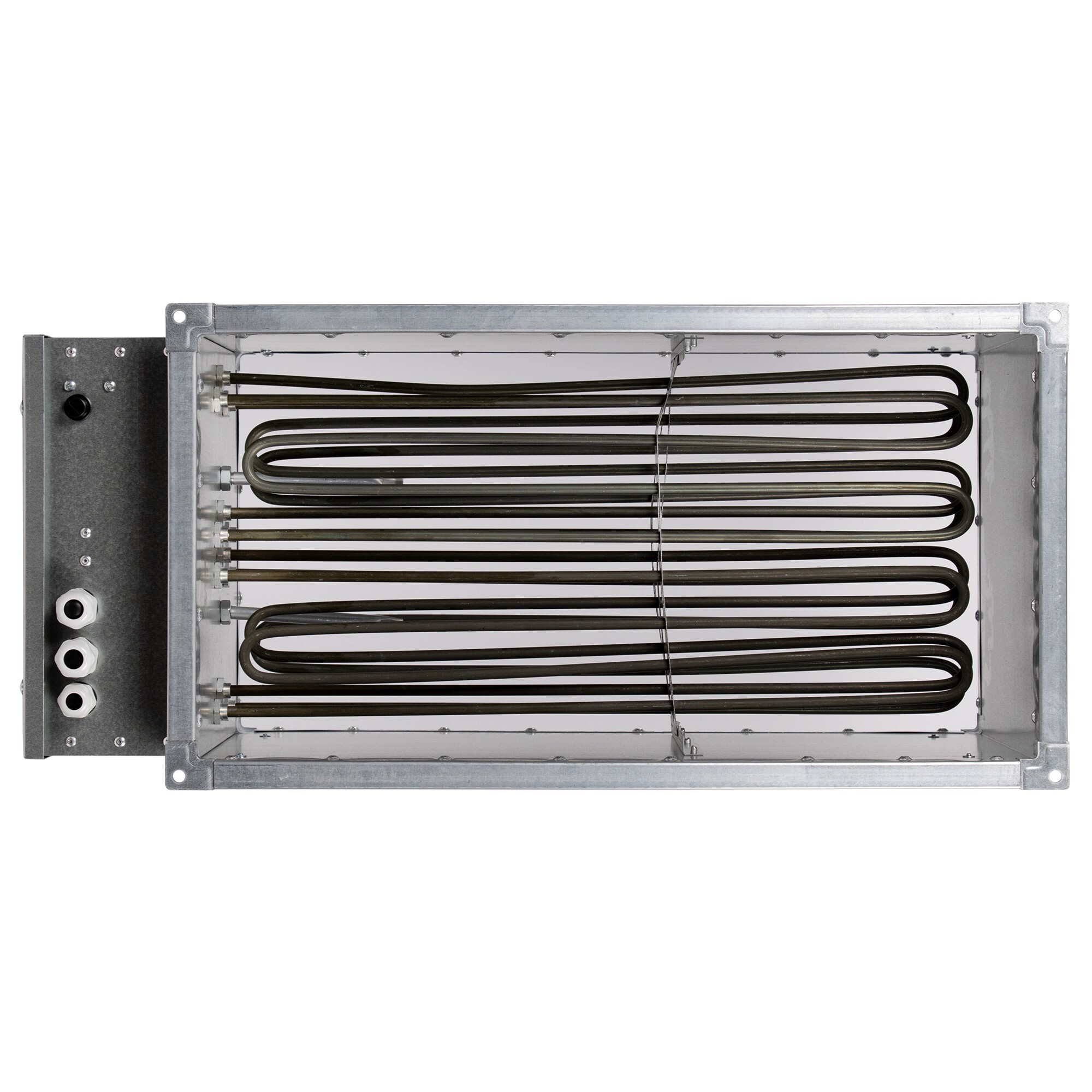

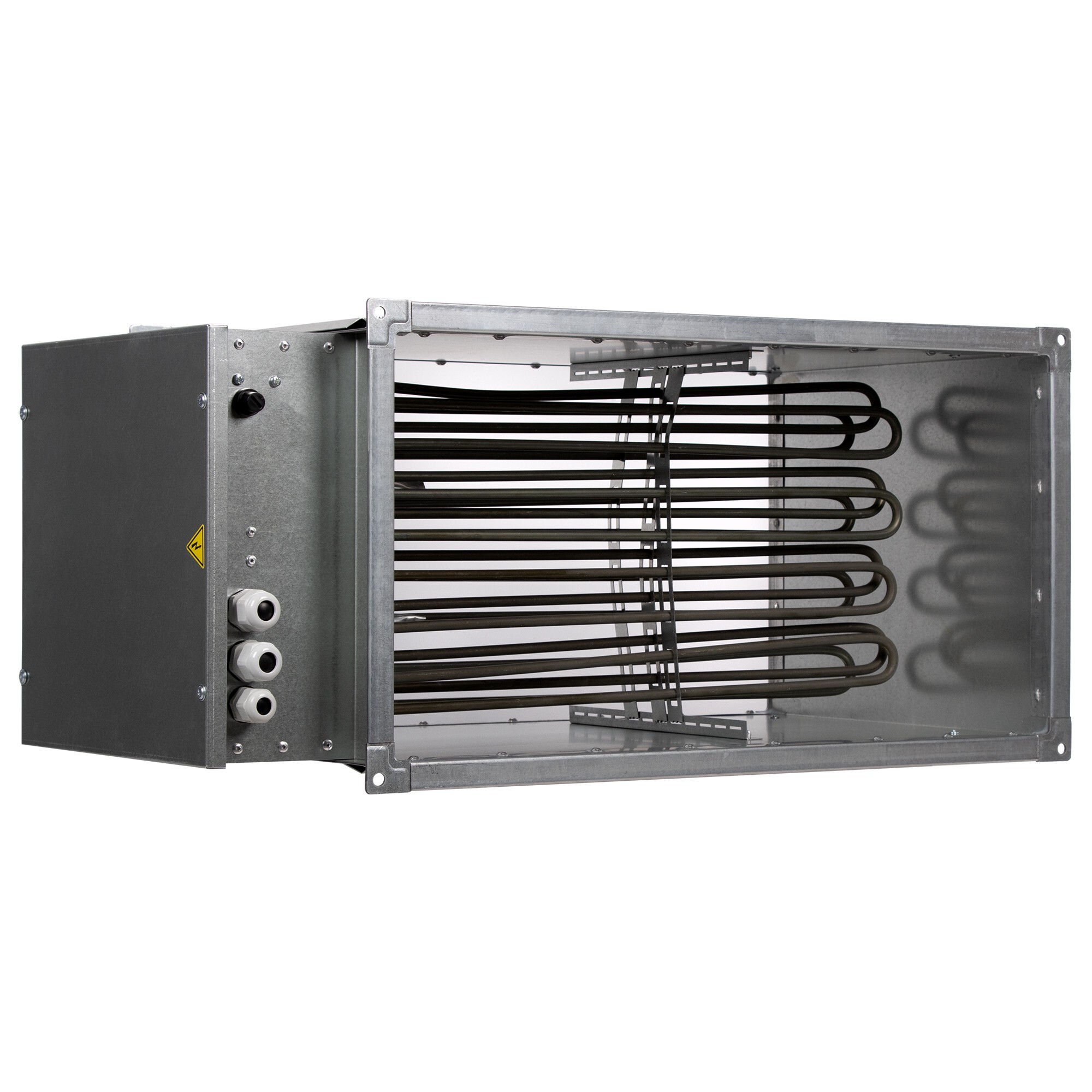

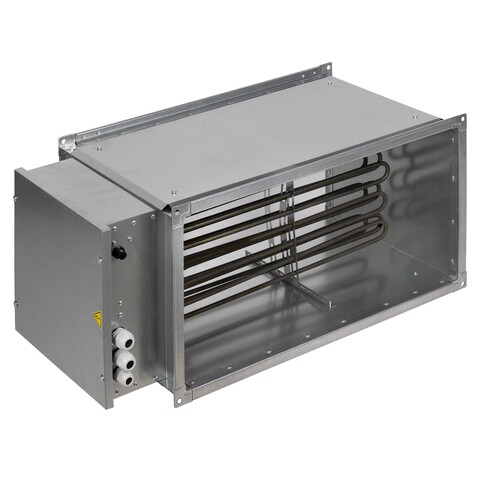

Электрический нагреватель для прямоугольных каналов предназначен для нагрева воздуха и используются в составе вентиляционных систем прямоугольного сечения соответствующего типоразмера.

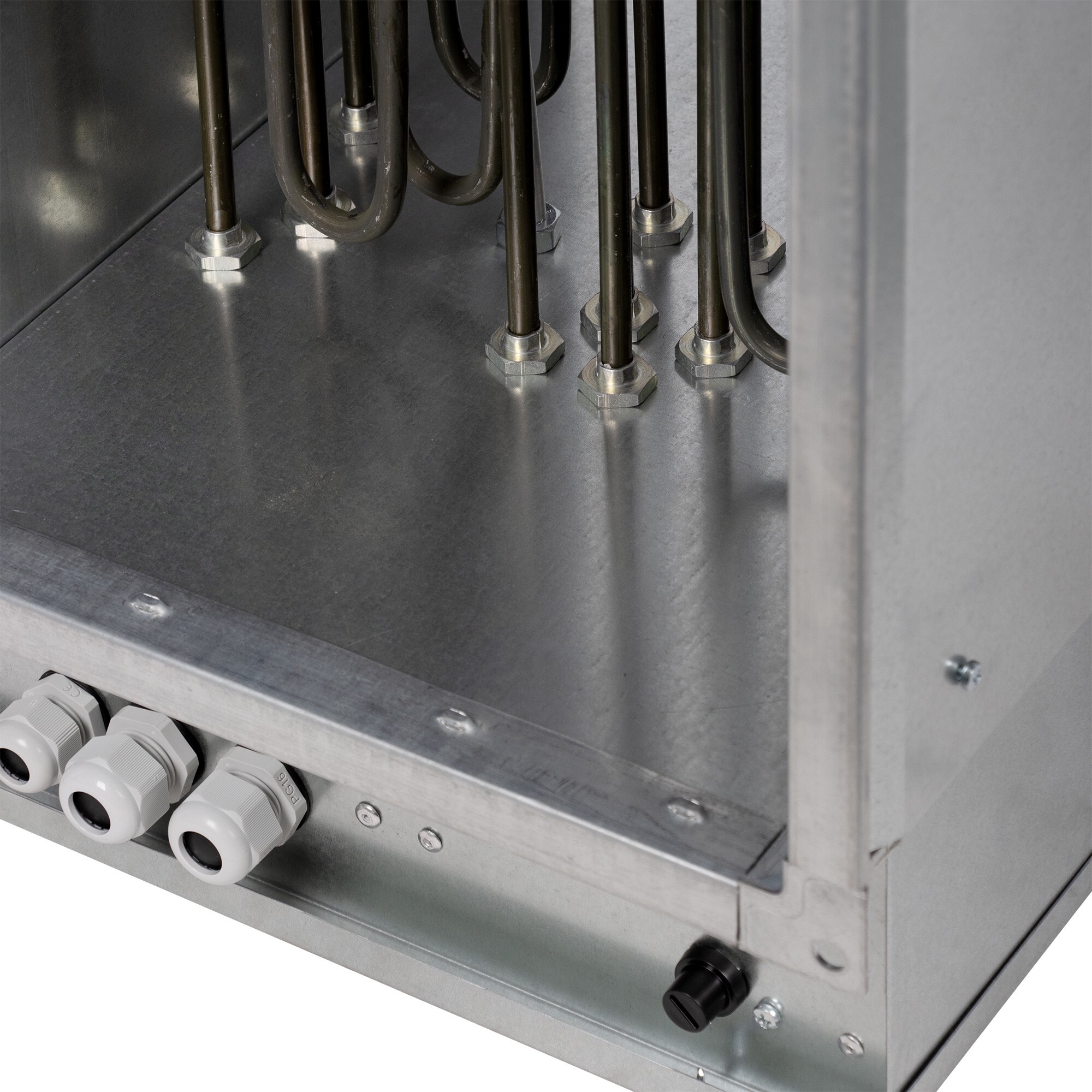

Корпус воздухонагревателей выполнен из листовой стали с покрытием из цинка, а нагревательные элементы — из нержавеющей стали.
Все воздухонагреватели серии ЕНR оснащены двухступенчатой защитой от перегрева. Реле первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 60 °С. Реле второй ступени (с ручным возвратом в исходное положение нажатием кнопки, расположенной на корпусе воздухонагревателя) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 120 °С.
Воздухонагреватели серии EHR могут работать с внешним электронным регулятором температуры серии ТС.
Минимальный расход воздуха соответствует минимальной скорости потока 1,5 м/с.
Преимущества:
Монтаж:

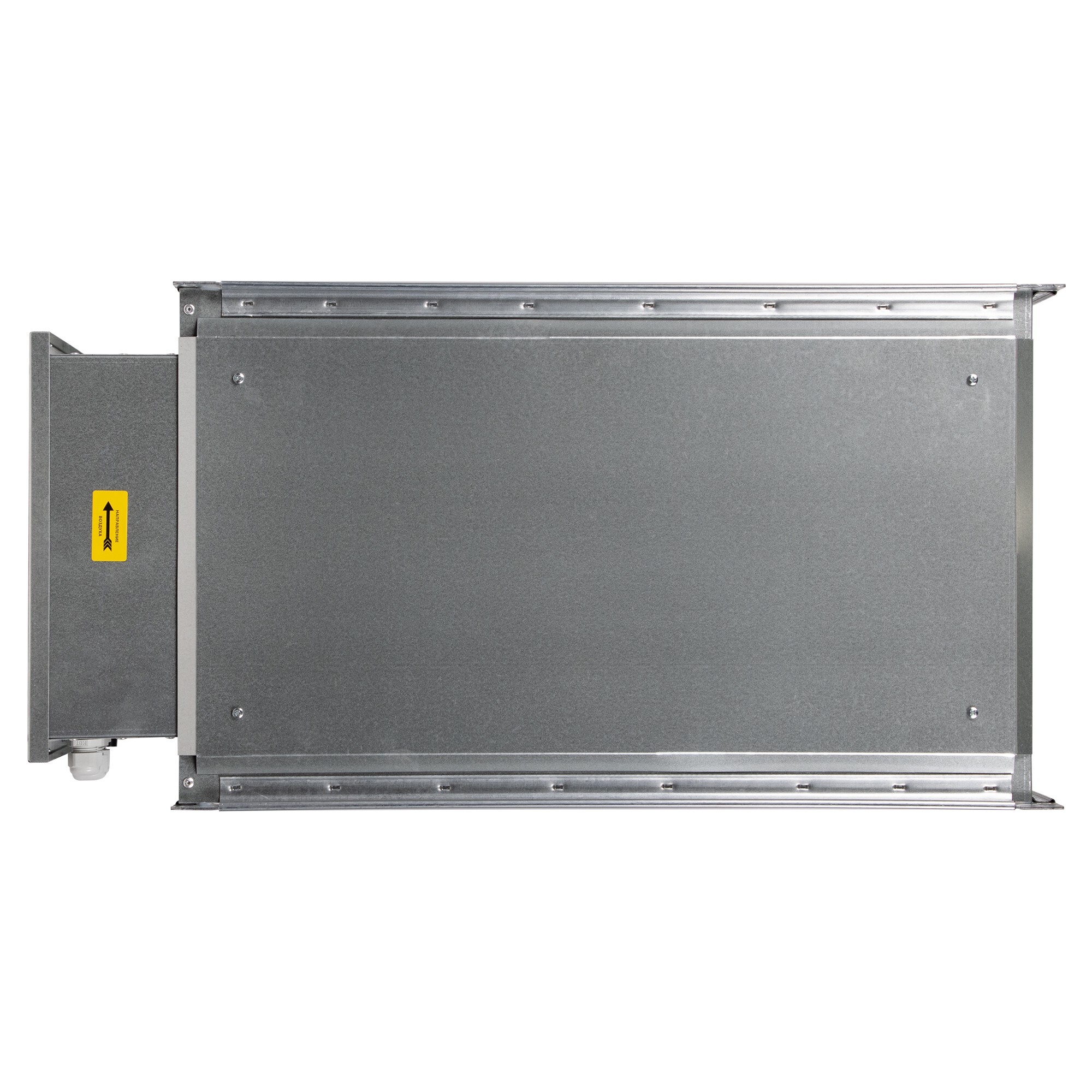

Нагреватели должны устанавливаться таким образом, чтобы воздушный поток был направлен согласно стрелке на корпусе. Воздухонагреватели устанавливаются внутри помещения. Возможна установка как в горизонтальных, так и в вертикальных каналах. При горизонтальной установке не допускается установка электрошкафом вверх или вниз. Раcстояние от нагревателя до заслонки, фильтра, отвода и других подобных элементов должно быть не менее двух эквивалентных диаметров присоединительного патрубка.Скорость воздуха в воздухонагревателе должна быть не менее 1,5 м/с. Максимальная температура воздуха на выходе составляет 40°С.
Электропитание на нагреватель должно быть подано после включения вентилятора при достаточном потоке воздуха.Кабель электропитания должен соответствовать мощности воздухонагревателя. Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току. Внешнее реле защиты должно быть с автоматическим возвратом в исходное положение. Корпус воздухонагревателя должен быть заземлен.

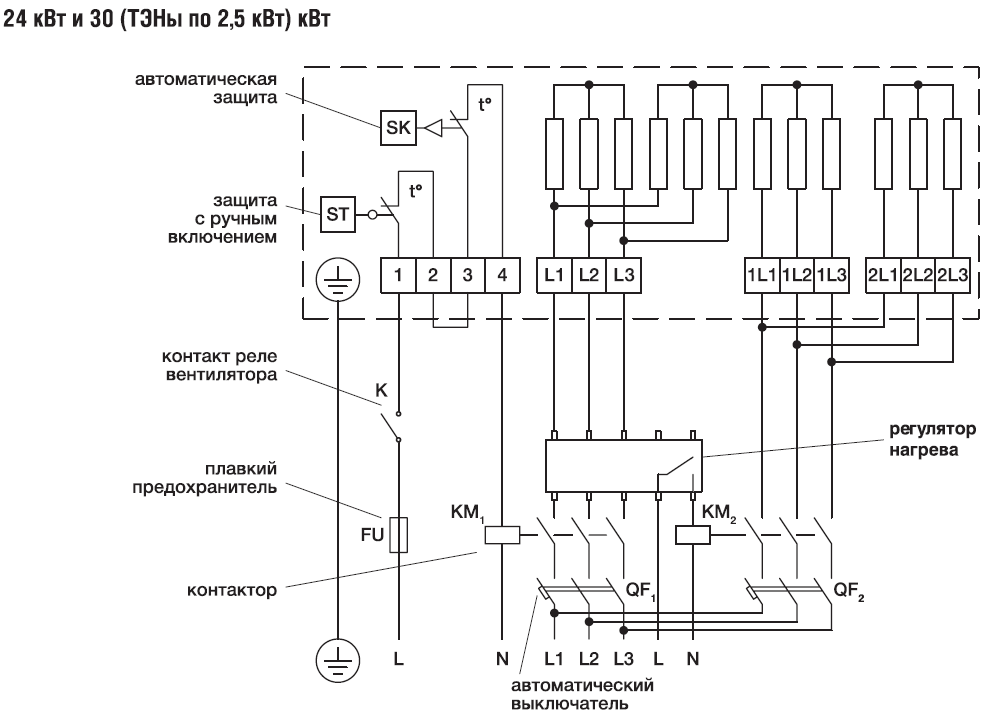

Схема подключения
Размеры:
H, мм | W, мм | L, мм | Вес, кг |
400 | 700 | 370 | 34 |
Сертификат:
Декларация о соответствии ТР ТС.
Тип оборудования | Электрический нагреватель |
Серия | EHR |
Производитель | Shuft |
Цвет | Серебристый |
Страна | Россия |
Гарантия | 1 год |
Назначение | для прямоугольных каналов |
Степень защиты | IP44 |
Материал | Оцинкованная сталь |
Напряжение электропитания | 380–415 В/ 3 фазы/ 50 Гц |
Мощность (кВт) | 30 |
Защита от перегрева | Да |
Ступени мощности нагрева, кВт | 15+7.5+7.5 |
Посадочный размер канала, мм | 700x400 |
Тип нагревательного элемента | Трубчатый электронагреватель (ТЭН) |
Мощность ТЭНа, кВт | 2.5 |
Длина товара, мм | 833 |
Ширина товара, мм | 400 |
Высота товара, мм | 370 |
Вес товара, кг | 34 |
