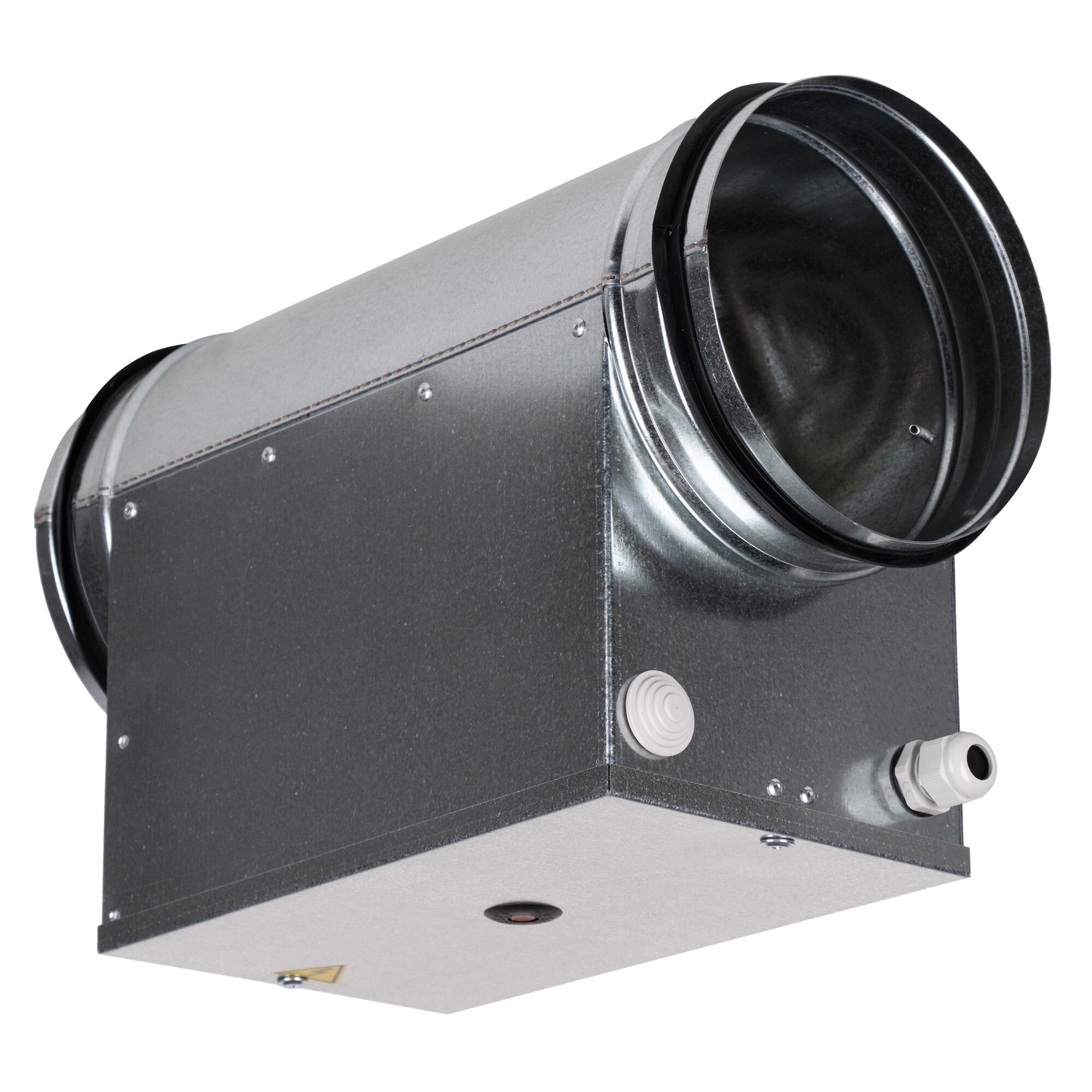

Электрический нагреватель Shuft EHC 200-2,4/1 для круглых каналов

Электрический нагреватель Shuft EHC 200-2,4/1 для круглых каналов

Электрический нагреватель для круглых каналов предназначен для нагрева воздуха и используются в составе вентиляционных систем круглого сечения соответствующего диаметра.

Корпус воздухонагревателей выполнен из листовой стали с покрытием из цинка, а нагревательные элементы — из нержавеющей стали.

Все воздухонагреватели серии ЕНС оснащены двухступенчатой защитой от перегрева. Реле первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 60 °С. Реле второй ступени (с ручным возвратом в исходное положение нажатием кнопки, расположенной на корпусе воздухонагревателя) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 90 °С.

Воздухонагреватели серии EHC могут работать с внешним электронным регулятором температуры серии ТС.

Минимальный расход воздуха соответствует минимальной скорости потока 1,5 м/с.

Преимущества:

• Корпус изготовлен из оцинкованной стали.
• Резиновые уплотнительные кольца обеспечивают герметичность соединений.
• ТЭНы изготовлены из высококачественной нержавеющей стали
• Защитный термостат с ручным перезапуском (температура отключения 90°С).
• Защитный термостат с автоматическим перезапуском (температура отключения 60°С).
• Одноступенчатый нагрев.

Монтаж:

Нагреватели должны устанавливаться таким образом, чтобы воздушный поток был направлен согласно стрелке на корпусе. Расстояние от нагревателя до заслонки, фильтра, отвода и других подобных элементов должно быть не менее двух диаметров присоединительного патрубка.

Воздухонагреватели мощностью до 2 кВт устанавливаются клеммной коробкой вверх, в стороны и вниз. Воздухонагреватели мощностью свыше 2 кВт устанавливаются клеммной коробкой вверх и в стороны.Скорость воздуха в воздухонагревателе должна быть не менее 1,5 м/с. Максимальная температура воздуха на выходе составляет 50°С. Воздухонагреватели устанавливаются внутри помещения.

Электропитание на нагреватель должно быть подано после включения вентилятора при достаточном потоке воздуха.Кабель электропитания должен соответствовать мощности воздухонагревателя. Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току. Внешнее реле защиты должно быть с автоматическим возвратом в исходное положение. Корпус воздухонагревателя должен быть заземлен.

Схема электрических соединений

Размеры, мм:

Сертификат:

Декларация о соответствии ТР ТС.
