Модуль подключения завес Тепломаш c IP54 МП12-24Е

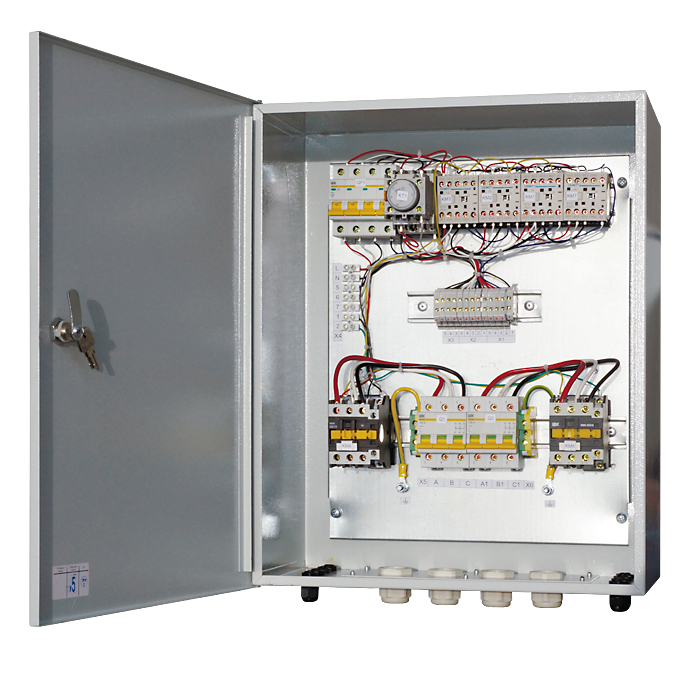

Модули подключения МП12-24Е, МП36-48Е и МП60Е (далее МП-Е) предназначены для подключения завес серии 400, 500 и 700 с электрическим источником тепла и степенью защиты IP54 к электрической сети и трансляции команд управления с пульта IR03L.
Модель модуля МП-Е подбирается в зависимости от тепловой мощности завесы по таблице. При соединении модулей МП-Е шлейфом по схеме на рис. 1 (в раздели инструкции), к одному пульту IR03L можно подключать до 20 завес любой модели, из перечисленных в таблице в любых сочетаниях.
Пульт IR03L устанавливается вне помещения с капельной влагой и подключается самостоятельно кабелем 7х0,5мм2 к модулю МП-Е завесы или к модулю МП-Е первой завесы группы. Электрическая схема модулей МП-Е показана на рис. 2 (в раздели инструкции). Модуль МП-Е имеет степень защиты IP55 и устанавливается в непосредственной близости от завесы.

Модуль МП-Е обеспечивает:

• отключение ТЭНов при срабатывании аварийного термовыключателя завесы;
• отключение вентиляторов и ТЭНов при срабатывании термозащиты любого из двигателей завесы.

При выключении завесы кнопкой пульта IR03L вентиляторы продолжают работать в течении 75±15 секунд для снятия остаточного тепла ТЭНов. Для подключения концевого выключателя и внешних термостатовТ1 и Т2 используется Блок Е. Блок Е подключается между пультом IR03L и модулем МП-Е и имеет контакты для подключения концевого выключателя и внешних термостатов.
Для подключения концевого выключателя к группе завес управляемых одним пультом IR03L требуется один Блок Е.

Модели завес, подключаемых к модулю МП36-48Е:

• Серия 400 IP54 КЭВ-36П4060Е
• Серия 500 IP54 КЭВ-36П5051Е, КЭВ-36П5061Е, КЭВ-48П5061Е
• Серия 700 IP54 КЭВ-36П7011Е, КЭВ-42П7011Е, КЭВ-36П7021Е,
  КЭВ-48П7021Е


Комплектация

МП36-48Е, паспорт.
